震动台腔体-60℃到+100℃控温制冷量计算案例

震动台腔体控温常用于电子器件、金属部件、铝合金件、航空航天部件、汽车零部件及材料可靠性测试。以75cm×75cm×75cm腔体为例，腔体容积约0.4219m³，在标准大气压、常温20℃条件下，空气密度按1.205kg/m³估算，腔体内空气质量约0.5084kg。若腔体内放置50kg铁或铝合金负载，控温范围为-60℃到+100℃，从20℃降至-60℃温差80℃，升降温时间80min，空气冷量约0.02kW，合金负载冷量约0.83kW，总制冷量约0.85kW。本文以该计算案例说明腔体控温选型中的基础计算方法和实际修正因素。

一、震动台腔体控温的应用背景

震动台腔体控温通常用于模拟产品在低温、高温和温度变化环境中的状态。客户可能需要在震动测试过程中对腔体进行-60℃到+100℃控温，同时腔体内放置铁件、铝合金件或其他测试负载。设备选型前，需要计算空气负载和样品负载所需冷量，并结合腔体热泄漏、保温、风循环和测试工装进行修正。

与反应釜控温不同，腔体控温不仅涉及腔内空气，还涉及样品、夹具、腔体壁面、密封结构和震动台连接部位。空气本身质量较小，所需冷量通常不大；金属负载、工装和热泄漏往往对选型影响更明显。

二、75×75×75cm腔体容积与空气质量计算

腔体尺寸为75cm×75cm×75cm，换算成米为0.75m×0.75m×0.75m。

腔体容积计算为：

V = 0.75 × 0.75 × 0.75 = 0.4219m³

标准大气压、常温20℃条件下，空气密度可按1.205kg/m³估算。腔体内空气质量为：

m = V × ρ = 0.4219 × 1.205 ≈ 0.5084kg

空气定压比热约1005J/(kg·℃)，工程简化时可按1kJ/(kg·℃)估算。

三、空气从20℃降到-60℃的制冷量估算

从常温20℃降到-60℃，温差为80℃。升降温时间为80min，即4800s。空气制冷量可按以下逻辑估算：

冷量 = 空气质量 × 空气比热 × 温差 ÷ 时间

代入数据：

0.5 × 1 × 80 ÷ 4800 ≈ 0.02kW

由此可见，该腔体内空气降温所需冷量较小。实际选型时，空气冷量通常不是主要负荷，重点应放在样品负载、工装和腔体热泄漏上。

四、50kg铁或铝合金负载的冷量估算

腔体内放置50kg铁或铝合金负载时，可按比热约1kJ/(kg·℃)进行快速估算。实际铁、铝合金比热不同，前期沟通可采用近似值进行判断。

负载冷量计算为：

冷量 = 负载质量 × 比热 × 温差 ÷ 时间

代入数据：

50 × 1 × 80 ÷ 4800 ≈ 0.83kW

空气冷量约0.02kW，负载冷量约0.83kW，因此理论总冷量约：

0.02 + 0.83 = 0.85kW

该结果适合用于前期估算，但实际设备选型不能直接按0.85kW确定，需要考虑保温、热泄漏、风循环、工装和设备余量。

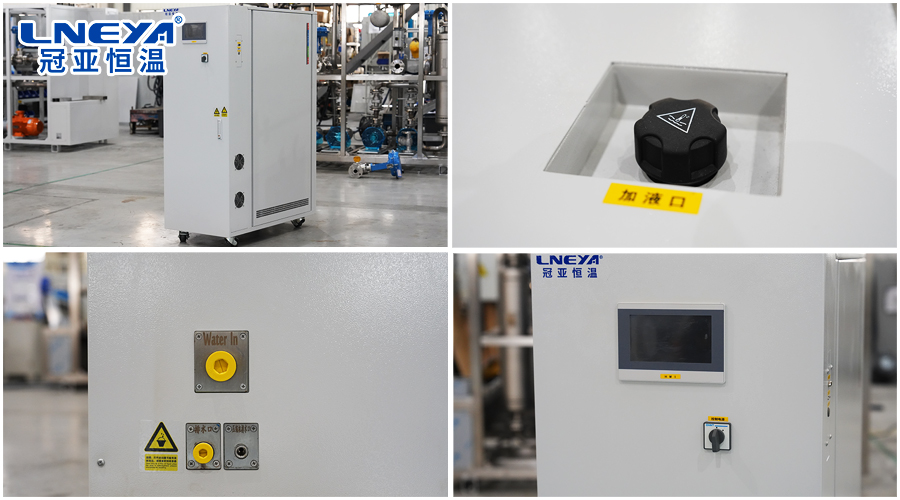

五、从-60℃到+100℃控温还需考虑加热能力

该案例控温范围为-60℃到+100℃。从低温升至高温时，不仅需要制冷能力，也需要加热能力和温度控制策略。高温阶段需要考虑加热功率、腔体材料耐温、风循环均匀性和样品热容量。

如果测试件为金属块，升温和降温都受负载热容影响。若测试件体积较大、摆放密集或与工装接触热阻较高，温度响应会变慢。因此，设备选型时应同时确认低温降温速度和高温升温速度。

六、实际选型中的修正因素

理论计算没有包含腔体壁面散热、门缝泄漏、观察窗、密封条、震动台连接处传热、风机发热、传感器布置和环境温度变化。实际设备配置需在理论冷量基础上进行工程修正。

如果腔体保温较好、开门次数少、负载摆放合理，设备运行更容易接近估算结果；如果腔体保温一般、连接部位热泄漏较多或负载与空气换热不充分，设备负荷会增加。

推广内容中应说明“0.85kW为基础计算参考，最终选型需结合腔体结构和测试条件确认”。

FAQ常见问题

Q1：75×75×75cm腔体容积是多少？
A1：容积约0.4219m³，计算方式为0.75×0.75×0.75。

Q2：腔体内空气质量如何估算？
A2：按常温20℃空气密度1.205kg/m³计算，空气质量约0.5084kg。

Q3：空气从20℃降到-60℃需要多少冷量？
A3：按80min降温时间估算，空气冷量约0.02kW。

Q4：50kg金属负载从20℃降到-60℃需要多少冷量？
A4：按比热约1kJ/(kg·℃)估算，负载冷量约0.83kW。

Q5：总冷量0.85kW能直接作为设备选型吗？
A5：不建议直接作为最终选型。还需考虑保温、热泄漏、风循环、工装和环境条件。

Q6：控温范围到+100℃需要注意什么？
A6：需要同时考虑加热能力、温度均匀性、材料耐温和升温时间要求。
