WTD微通道系列
product & project
微通道/管式反应器专用
典型应用
- 针对微通道反应器持液量少换热能力强、循环系统压降大特点专门设计开发。 优化温度采样及响应速度,专门设计控制算法,能快速响应到控温稳定。 增强循环泵能力设计,满足反应器高压降需求。持续高温降温技术,满足在高温放热反应时,需要冷热恒温控制时稳定运行。

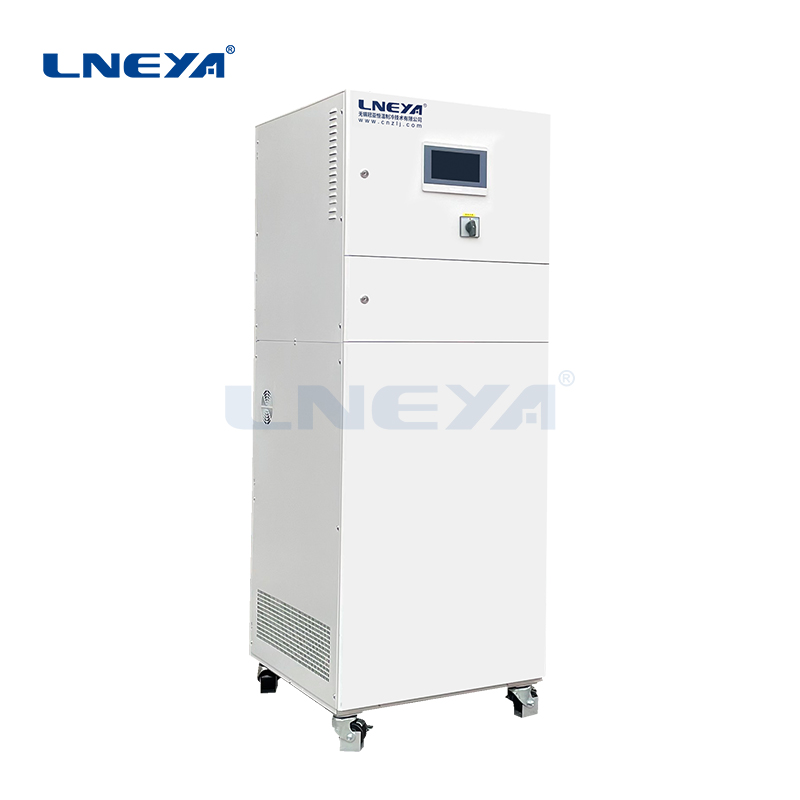

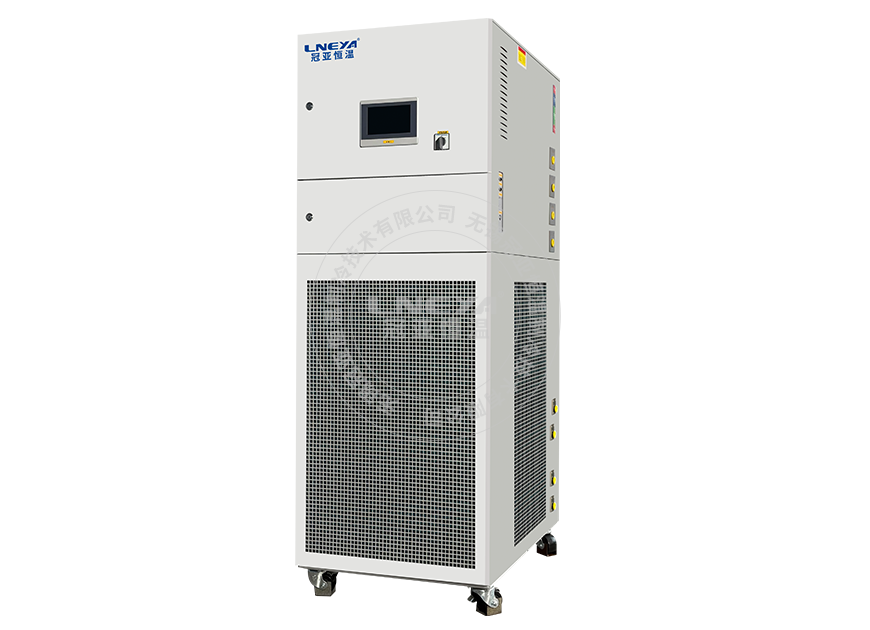

WTD微通道系列
微通道/管式反应器专用
控温范围：-70℃~ +250℃
特点：针对微通道反应器持液量少、换热能力强、循环系统压降大特点专门设计开发。

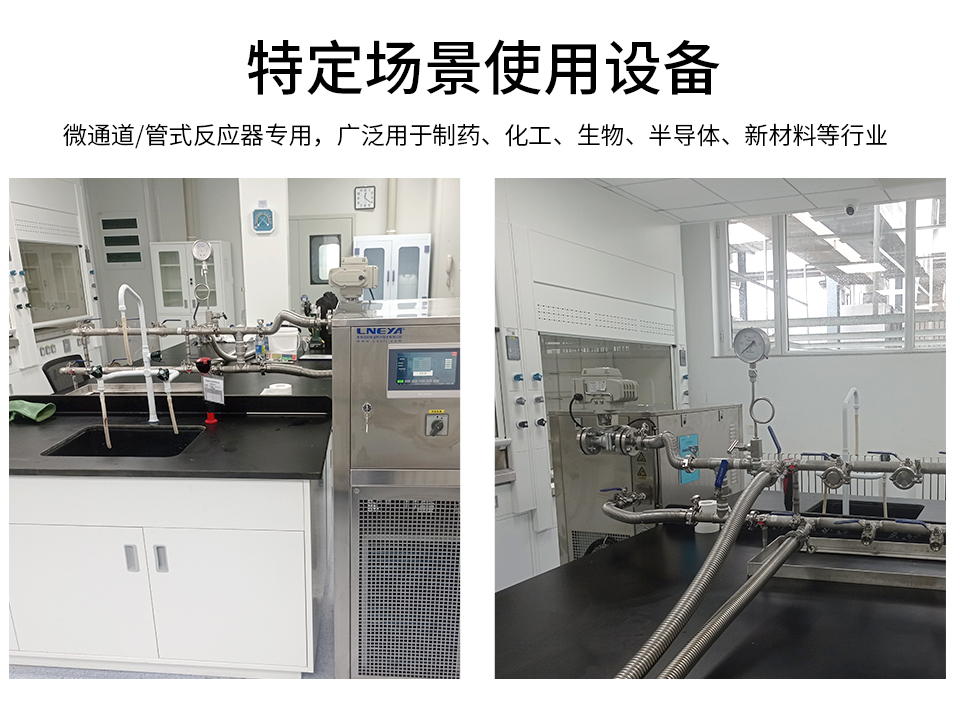

应用：各种反应器蒸馏或萃取系统、实验室、大学、研究所、航空航天、汽车工业、半导体和电气测试、化学、制药、石化、生化、研发车间、航空航天和生物等行业。
SUNDIW微通道系列
| 型号 SUNDIW- | SUNDIW-120 | SUNDIW2-3 SUNDIW2-3W | SUNDIW5-4 SUNDIW5-4W | SUNDIW7-3 SUNDIW7-3W | SUNDIW2-3V SUNDIW2-3WV | |
| 介质温度范围 | -5°C～120°C | -25°C～200°C | -45°C～250°C | -70°C～200°C | -20°C～300°C | |
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | |||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | |||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | |||||
| 导热介质温控精度 | ±0.3℃ | |||||
| 加热功率 kW | 2kW | 5.5kW | 5.5kW | 5.5kW | 7.5kW | |
| 制冷量 kW | 300°C | 7.5kW | ||||
| 200°C | 5.5kW | 5.5kW | 5.5kW | 7.5kW | ||
| 100°C | 1.5kW | 5.5kW | 5 kW | 5 kW | 7.5kW | |
| 20°C | 1 kW | 5.5kW | 5 kW | 5 kW | 5.5kW | |
| -15°C | 2.5kW | 4 kW | 4 kW | 2.5kW | ||
| -35°C | 1.5kW | 3 kW | ||||
| -60°C | 1.1kW | |||||
| 流量/压力 MAX L/min bar | 7 | 25 | 25 | 25 | 25 | |
| 2.5 | 3 | 3 | 3 | 3 | ||
| 压缩机 | 转子/活塞/涡旋压缩机 | |||||

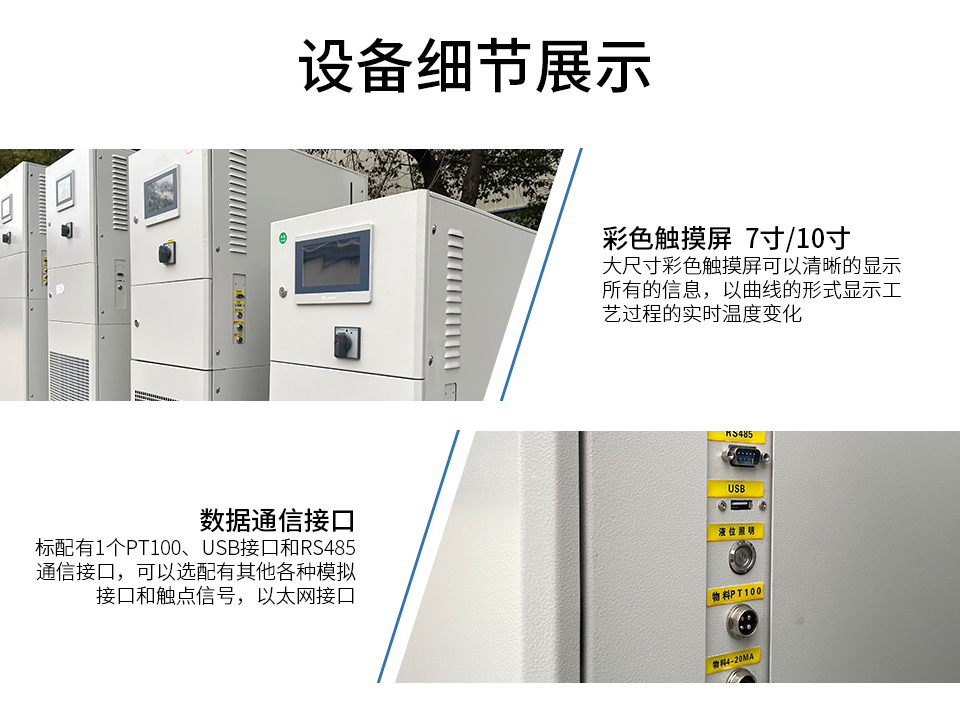

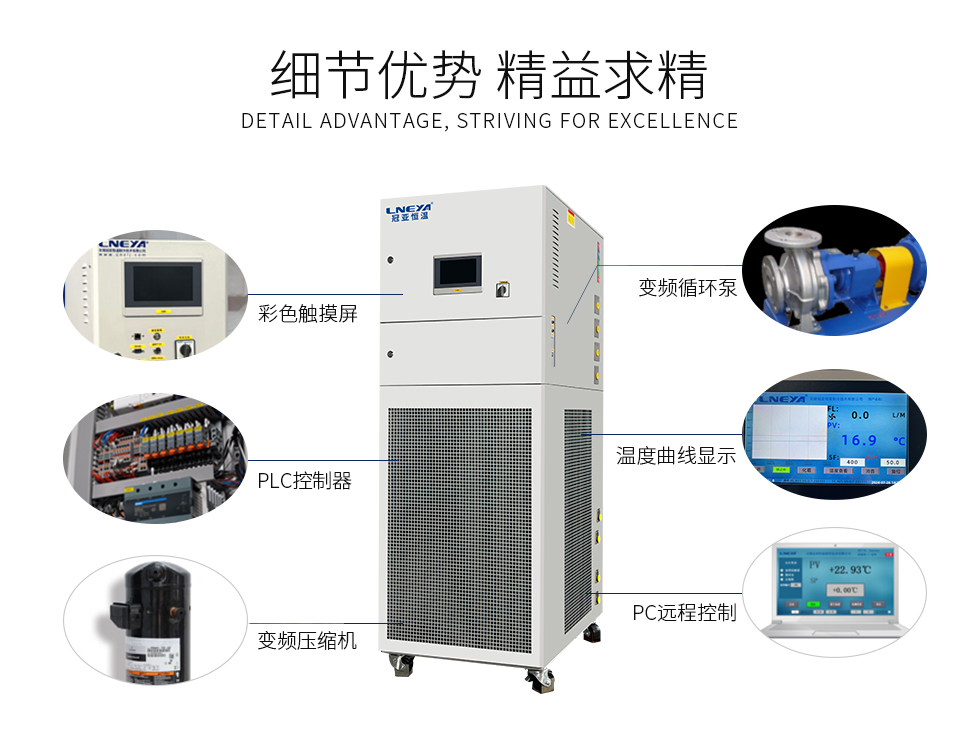

| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | |||||

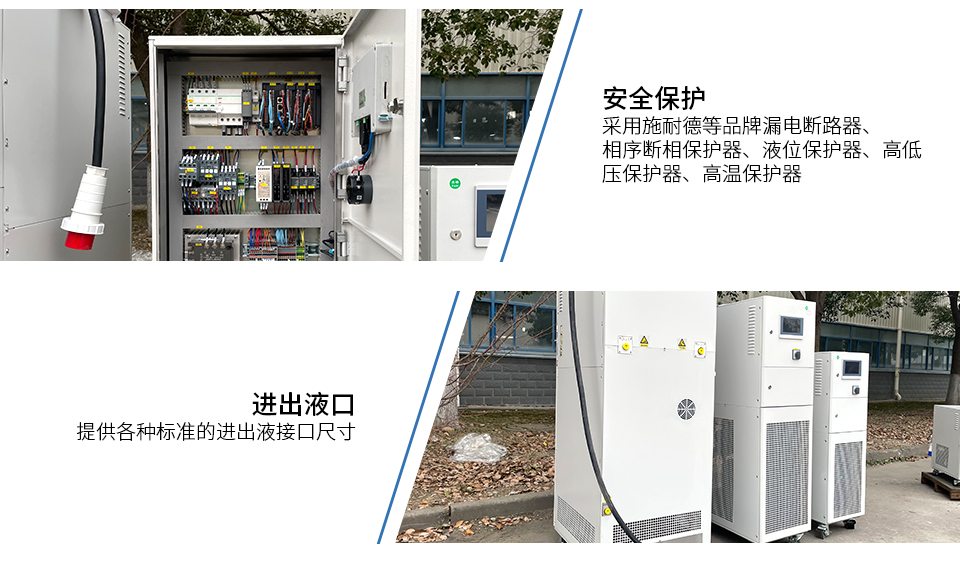

| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 制冷剂 | R404A/R410A/R23/R508B | |||||
| 接口尺寸 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG3/4 | |
| 冷却方式 | 风冷 | 风冷+水冷/水冷 | 风冷+水冷/水冷 | 风冷+水冷/水冷 | 风冷+水冷/水冷 | |
| 冷却水流量/口径（≤32℃） | / | 1200L/H ZG3/4 | 1500L/H ZG3/4 | 1800L/H ZG3/4 | 1200L/H ZG3/4 | |
| 风冷外型尺寸 cm | 35*56*75 | 55*70*175 | 55*70*175 | 55*80*175 | 55*70*175 | |
| 水冷外型尺寸 cm | / | 45*70*160 | 45*70*130 | 55*80*175 | 45*70*160 | |
| 重量kg | 82KG | 195KG | 205KG | 325KG | 245KG | |
| 标准电源 380V/50Hz | 单相220V 3.1kW | 9.5kW MAX | 10kW MAX | 12kW MAX | 15kW MAX | |
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | |||||
SUNDIW微通道系列双温区
| 型号 SUNDIW- | SUNDIW2-3-2T 双温区 SUNDIW2-3W-2T 双温区 | SUNDIW5-4-2T 双温区 SUNDIW5-4W-2T 双温区 | |||
| 介质温度范围 | -25°C～200°C | -45°C～250°C | |||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | ||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||
| 导热介质温控精度 | ±0.3℃ | ||||
| 加热功率 kW | 5.5kW | 5.5kW | 5.5kW | 5.5kW | |
| 制冷量 kW | 250°C | 5.5kW | 5.5kW | ||
| 200°C | 5.5kW | 5.5kW | 5.5kW | 5.5kW | |
| 100°C | 5kW | 5kW | 5 kW | 5kW | |
| 20°C | 5kW | 5kW | 5 kW | 5kW | |
| -15°C | 2 kW | 2 kW | 4 kW | 4kW | |
| -35°C | 1.5kW | 1.5kW | |||
| 流量/压力 MAX L/min bar | 25 | 25 | 25 | 25 | |
| 3 | 3 | 3 | 3 | ||
| 压缩机 | 转子/活塞/涡旋压缩机 | ||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | ||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R404A/R410A | ||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG3/4 | ZG3/4 | |
| 冷却方式 | 风冷+水冷/水冷 | 风冷+水冷/水冷 | |||
| 冷却水流量/口径（≤32℃） | 2400L/H ZG1 | 3000L/H ZG1 | |||
| 风冷外型尺寸 cm | 70*100*175 | 70*100*175 | |||
| 水冷外型尺寸 cm | 70*85*175 | 70*85*175 | |||
| 重量kg | 325KG | 365KG | |||
| 标准电源 380V/50Hz | 19kW MAX | 20kW MAX | |||
SUNDIW微通道防爆系列
| 型号 SUNDIW- | SUNDIW2-16W-2TExp | SUNDIW4-20W-2TExp | SUNDIW7-25WExp | |||
| 介质温度范围 | -25～200°C | -25～200°C | -45～200°C | -45～200°C | -70～200°C | |
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | |||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | |||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | |||||
| 导热介质温控精度 | ±0.3℃ | |||||
| 加热功率 kW | 38kW | 38kW | 38kW | 38kW | 50kW | |
| 制冷量 kW | 200°C | 38kW | 38kW | 38kW | 38kW | 50kW |
| 100°C | 38kW | 38kW | 38kW | 38kW | 50kW | |
| 20°C | 38kW | 38kW | 38kW | 38kW | 50kW | |
| -15°C | 15kW | 15kW | 20kW | 20kW | 40kW | |
| -35°C | 11kW | 11kW | 25kW | |||
| -60°C | 12kW | |||||
| 流量/压力 MAX L/min bar | 250 | 250 | 250 | 250 | 250 | |
| 3 | 3 | 3 | 3 | 3 | ||
| 压缩机 | 转子/活塞/涡旋压缩机 | |||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | |||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 制冷剂 | R404A/R410A/R23/R508B | |||||
| 接口尺寸 | DN50 | DN50 | DN50 | DN50 | DN50 | |
| 冷却水流量/口径（≤32℃） | 20m³/H DN65 | 24m³/H DN65 | 24m³/H DN65 | |||
| 外型尺寸 cm | 250*200*220 | 250*200*220 | 250*200*220 | |||
| 重量kg | 2500KG | 2600KG | 2600KG | |||
| 标准电源 380V/50Hz | 110kW MAX | 125kW MAX | 120kW MAX | |||
产品优势：
制冷加热控温系统主要应用于医药化工行业冷热源动态恒温控制，为反应釜、微通道反应器、蒸馏系统、材料老化测试等提供精确温度控制，控温范围从-120到+350℃。采用公司自研的无模型自建树算法和一般抗滞后串级算法相结合，提升温度控制精度，导热介质精度±0.1℃，反应物料精度±0.5℃。
- 具备非常宽的温度范围，无需更换导热介质；

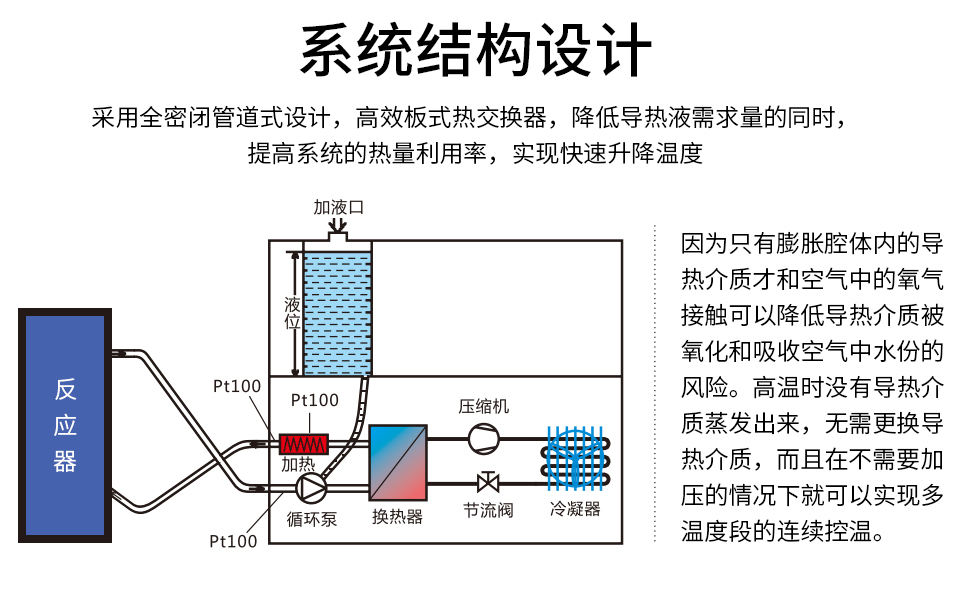

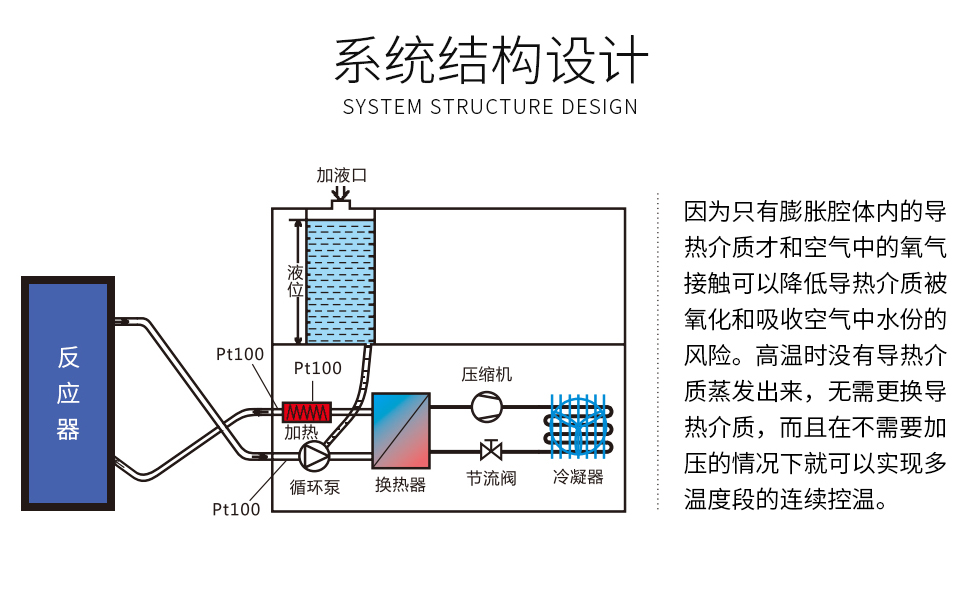

- 全密闭系统，延长导热液体使用寿命；
- 超高温降温技术，可从高温300℃直接制冷降温，制冷功率从0.5~1200kW；
- 多功能报警系统和安全功能，操作安全方便；
- 拥有高效的生产稳定性和可重复性结果，轻松应对各种场景需求。
-70~+250控温范围
±0.5℃控温精度
5000+年产量
