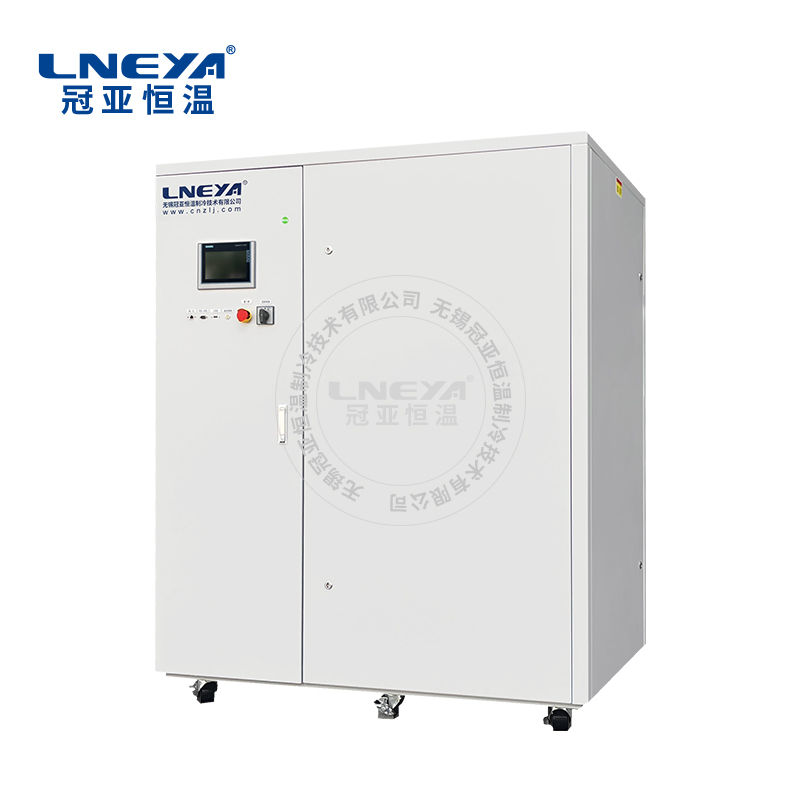

LTZ变频系列冷冻机
product & project
冠亚制冷的中型单流体低温冷冻机LTZ系列，制冷温度范围从-115~90℃，制冷速度快，安全可靠，用于液体快速制冷，广泛应用于石化、制药、生化、冻干、制药等高科技行业。

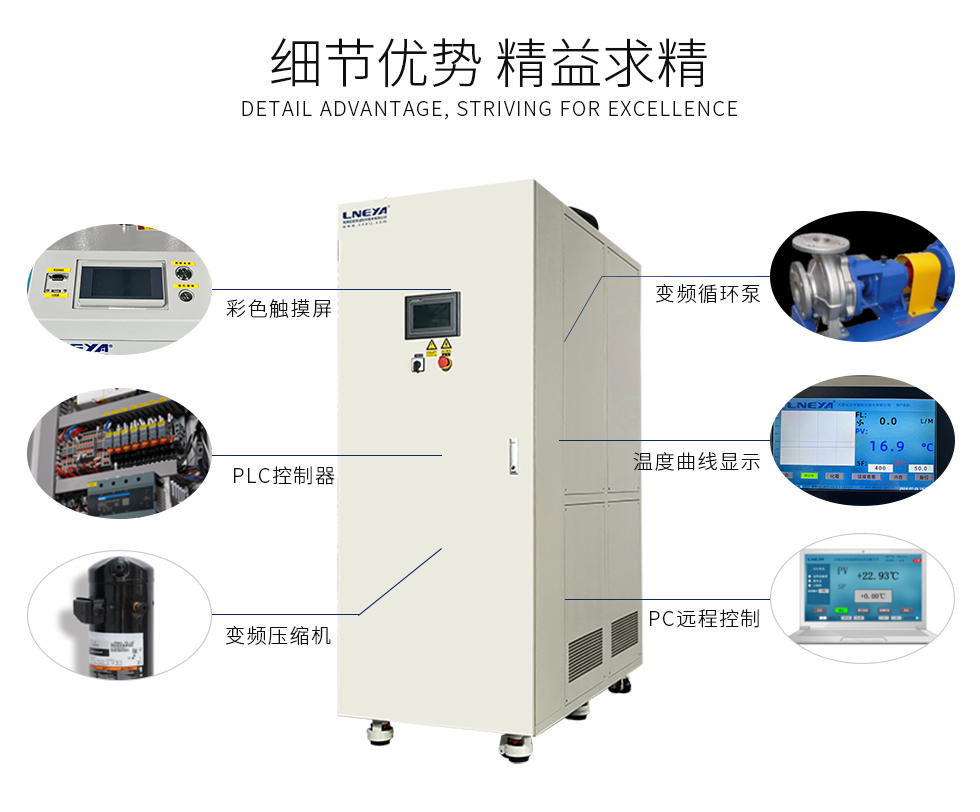

产品采用7寸彩色触摸屏显示输入、温度曲线记录，整个系统为全密闭系统，低温运行过程无吸水，保证冷导热介质的纯度，防止冰晶，提高导热液寿命。
LTZ变频系列冷冻机
温度控制范围：-115°C至90°C，可以满足不同温度；
采用二次过冷技术，制冷迅速，制冷温度低；
应用：各种反应器、蒸馏或萃取系统、实验室、研究所、化学、制药、石化、生化、医院、研发车间、半导体测试、航空航天、生物和其他行业。
-40℃～90℃
| 型号 | LTZ4-2H LTZ4-2WH | LTZ4-4H LTZ4-4WH | LTZ4-6H LTZ4-6WH | LTZ4-10H LTZ4-10WH | |
| 温度范围 | -40℃～90℃ | ||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||
| 控温精度 | ±0.3℃ | ||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||
| 加热功率 | 2.5kW | 5.5kW | 7.5kW | 10kW | |
| 制冷量 | -15℃ | 2kW | 4.5kW | 7kW | 11.5kW |
| -35℃ | 0.7kW | 1.5kW | 2.3kW | 3.8kW | |
| 流量/压力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||
| 蒸发器 | 板式换热器 | ||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R-404A/R507 | ||||
| 接口尺寸 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | |
| 标准电源 | 三相380V/50Hz 6kW MAX | 三相380V/50Hz 11.5kW MAX | 三相380V/50Hz 15kW MAX | 三相380V/50Hz 25kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | ||||

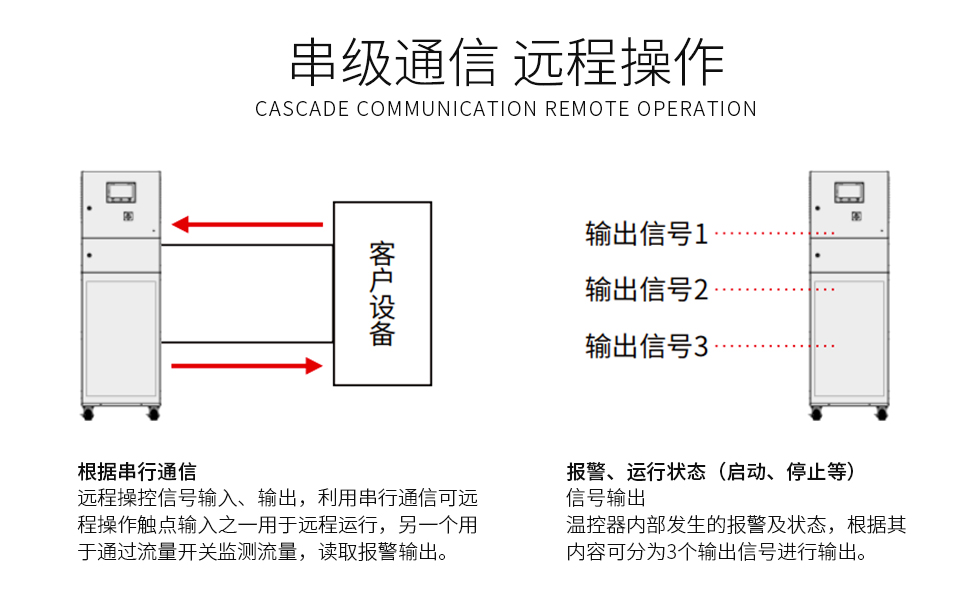

| 通信协议 | MODBUS RTU协议 RS485接口 | ||||
| 风冷外形尺寸cm | 40*90*165 | 55*70*175 | 65*85*185 | 70*85*185 | |
| 水冷外形尺寸cm | 40*90*165 | 55*70*175 | 65*85*185 | 70*85*185 | |
| 冷却水流量/口径（不超过32℃） | 1.4m³/h ZG1/2 | 2.4m³/h ZG3/4 | 3.6m³/h ZG1 | 4.6m³/h ZG1 1/2 | |
| 重量 | 180kg | 260kg | 320kg | 390kg | |
| 选配电源 | 非标准电源需定制 | ||||
5℃～90℃
| 型号 | LTZ-2H LTZ-2WH | LTZ-4H LTZ-4WH | LTZ-6H LTZ-6WH | LTZ-10H LTZ-10WH | |
| 温度范围 | 5℃～90℃ (乙二醇水溶液） | ||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||
| 控温精度 | ±0.3℃ | ||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||
| 加热功率 | 3.5kW | 5.5kW | 7.5kW | 15kW | |
| 制冷量 | 10℃ | 4kW | 8 kW | 12kW | 20kW |
| 流量/压力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||
| 蒸发器 | 板式换热器 | ||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||
| 制冷剂 | R407C | ||||
| 接口尺寸 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | |
| 标准电源 | 三相380V/50Hz 7kW MAX | 三相380V/50Hz 12kW MAX | 三相380V/50Hz 17kW MAX | 三相380V/50Hz 29kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | ||||
| 通信协议 | MODBUS RTU协议 RS485接口 | ||||
| 风冷外形尺寸cm | 40*90*165 | 55*110*170 | 55*110*170 | 100*150*195 | |
| 水冷外形尺寸cm | 40*90*165 | 40*90*165 | 40*90*165 | 95*145*185 | |
| 冷却水流量/口径（不超过32℃） | 1.9m³/h ZG3/4 | 3.6m³/h ZG1 | 4m³/h ZG1 | 7.5m³/h DN40 | |
| 重量 | 270kg | 320kg | 360kg | 600kg | |
| 选配电源 | 非标准电源需定制 | ||||
10℃～30℃
| 型号 | LTZ-6 LTZ-6W | LTZ-10 LTZ-10W | LTZ-15 LTZ-15W | LTZ-20W | LTZ-30W | LTZ-40W |
| 温度范围 | 10℃～30℃（ 低于10℃使用乙二醇水溶液） | |||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | |||||
| 控温精度 | ±0.5℃ | |||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | |||||
| 制冷量 20℃ | 23kW | 40kW | 58kW | 79kW | 110kW | 155kW |
| 流量/压力 MAX | 5m³/h 2bar | 5m³/h 2bar | 11m³/h 2bar | 14m³/h 2bar | 19m³/h 2bar | 28m³/h2bar |
| 压缩机 | 品牌压缩机（变频） | 品牌压缩机 | ||||
| 蒸发器 | 板式换热器 | |||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | |||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 制冷剂 | R407C | R410A | ||||
| 接口尺寸 | DN25 | DN32 | DN40 | DN50 | DN50 | DN65 |
| 标准电源 | 三相380V/50Hz 9kW MAX | 三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max | 三相380V/50Hz 26kW | 三相380V/50Hz 38kW | 三相380V/50Hz 48kW |
| 风冷外形尺寸cm | 55*110*170 | 100*150*195 | 145*245*225 | 145*245*225 | / | / |
| 水冷外形尺寸cm | 40*90*165 | 95*145*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 |
| 冷却水流量/口径（不超过32℃） | 4m³/h DN25 | 10m³/h DN40 | 14m³/h DN50 | 17m³/h DN50 | 25m³/h DN65 | 38m³/h DN50 |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg |
| 选配电源 | 非标准电源需定制 | |||||
-25℃～30℃
| 型号 | LTZ2-6 LTZ2-6W | LTZ2-10 LTZ2-10W | LTZ2-15 LTZ2-15W | LTZ2-20W | LTZ2-30W | LTZ2-40W | |
| 温度范围 | -25℃～30℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -5℃ | 10.2kW | 18kW | 26.5kW | 28.4kW | 58.5kW | 64.5kW |
| -15℃ | 7kW | 11kW | 16.2kW | 18.2kW | 39.6kW | 43.32kW | |
| 流量/压力 MAX | 2.5m³/h 2bar | 4.2m³/h 2bar | 6m³/h 2bar | 6.7m³/h 2bar | 15m³/h 2bar | 15m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R507 | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN50 | DN50 | |
| 标准电源 | 三相380V/50Hz 9kW MAX | 三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max | 三相380V/50Hz 25kW Max | 三相380V/50Hz 35kW MAX | 三相380V/50Hz 38kW MAX | |
| 风冷外形尺寸cm | 55*110*170 | 100*150*195 | 100*150*215 | / | / | / | |
| 水冷外形尺寸cm | 40*90*165 | 95*145*185 | 100*150*185 | 100*150*185 | 200*145*205 | 200*145*205 | |
| 冷却水流量/口径（≤32℃） | 4m³/h DN25 | 6.5m³/h DN32 | 9m³/h DN40 | 9m³/h DN40 | 19m³/h DN65 | 21m³/h DN65 | |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg | |
| 选配电源 | 非标准电源需定制 | ||||||
-45℃～20℃
| 型号 | LTZ4-6 LTZ4-6W | LTZ4-10 LTZ4-10W | LTZ4-15 LTZ4-15W | LTZ4-20W | LTZ4-30W | LTZ4-40W | |
| 温度范围 | -45℃～20℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -20℃ | 5.7kW | 9.9kW | 14.8kW | 18.5kW | 28.1kW | 32.4kW |
| -35℃ | 2.85kW | 5.03kW | 7.7kW | 10.8kW | 14.5kW | 17.4kW | |
| 流量/压力 MAX | 1.5m³/h 2bar | 2.4m³/h 2bar | 3.5m³/h 2bar | 4.5m³/h 2bar | 6.8m³/h 2bar | 7.7m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A | ||||||
| 接口尺寸 | DN15 | DN20 | DN25 | DN25 | DN32 | DN40 | |
| 标准电源 | 三相380V/50Hz 7.5kW MAX | 三相380V/50Hz 14kW MAX | 三相380V/50Hz 15kW MAX | 三相380V/50Hz 23kW MAX | 三相380V/50Hz 35kW MAX | 三相380V/50Hz 38kW MAX | |
| 风冷外形尺寸cm | 55*110*170 | 80*120*185 | 100*150*185 | / | / | / | |
| 水冷外形尺寸cm | 40*90*165 | 80*120*185 | 100*150*185 | 100*150*185 | 200*145*205 | 200*145*205 | |
| 冷却水流量/口径（≤32℃） | 4m³/h DN25 | 4.9m³/h DN32 | 8.3m³/h DN40 | 9m³/h DN40 | 16m³/h DN50 | 20m³/h DN65 | |
| 重量 | 340kg | 650kg | 800kg | 950kg | 1100kg | 1350kg | |
| 选配电源 | 非标准电源需定制 | ||||||
-60℃～-30℃
| 型号 | LTZ6-6 LTZ6-6W | LTZ6-10 LTZ6-10W | LTZ6-15 LTZ6-15W | LTZ6-20W | LTZ6-30W | LTZ6-40W | |
| 温度范围 | -60℃～-30℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -40℃ | 6.2kW | 9.1kW | 12.8kW | 17.5kW | 28kW | 31.7kW |
| -55℃ | 4.9kW | 7.2kW | 10kW | 13.8kW | 22.1kW | 25.1kW | |
| 流量/压力 MAX | 2.4m³/h 2bar | 3.8m³/h 2bar | 5.3m³/h 2bar | 7m³/h 2bar | 10m³/h 2bar | 12.1m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN40 | DN40 | |
| 标准电源 | 三相380V/50Hz 13.5kW MAX | 三相380V/50Hz 21kW MAX | 三相380V/50Hz 28kW MAX | 三相380V/50Hz 43kW MAX | 三相380V/50Hz 63kW MAX | 三相380V/50Hz 73kW MAX | |
| 风冷外形尺寸cm | 80*120*185 | 100*150*185 | 145*250*225 | / | / | / | |
| 水冷外形尺寸cm | 70*100*185 | 100*150*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 | |
| 冷却水流量/口径（≤32℃） | 5m³/h DN32 | 8m³/h DN40 | 12m³/h DN50 | 14m³/h DN50 | 25m³/h DN65 | 30m³/h DN80 | |
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
| 选配电源 | 非标准电源需定制 | ||||||
-80℃～-50℃
| 型号 | LTZ8-6 LTZ8-6W | LTZ8-10 LTZ8-10W | LTZ8-15 LTZ8-15W | LTZ8-20W | LTZ8-30W | LTZ8-40W | |
| 温度范围 | -80℃～-50℃ | ||||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 控温精度 | ±0.5℃ | ||||||
| 温度反馈 | 温度反馈 PT100 (进口温度、出口温度） | ||||||
| 制冷量 | -60℃ | 5.8kW | 8.6kW | 12kW | 16.5kW | 26.6kW | 30kW |
| -70℃ | 3.7kW | 5.5kW | 7.7kW | 10.6kW | 17kW | 19.2kW | |
| 流量/压力 MAX | 2.3m³/h 2bar | 3.4m³/h 2bar | 4.6m³/h 2bar | 6.5m³/h 2bar | 11m³/h 2bar | 12m³/h 2bar | |
| 压缩机 | 品牌压缩机（变频） | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | R404A/R508B/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN25 | DN32 | DN40 | DN40 | |
| 标准电源 | 三相380V/50Hz 13.5kW MAX | 三相380V/50Hz 21kW MAX | 三相380V/50Hz 28kW MAX | 三相380V/50Hz 43kW MAX | 三相380V/50Hz 63kW MAX | 三相380V/50Hz 73kW MAX | |
| 风冷外形尺寸cm | 80*120*185 | 100*150*185 | 145*250*225 | / | / | / | |
| 水冷外形尺寸cm | 70*100*185 | 100*150*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 | |
| 冷却水流量/口径（≤32℃） | 5m³/h DN32 | 8m³/h DN40 | 12m³/h DN50 | 14m³/h DN50 | 25m³/h DN65 | 30m³/h DN80 | |
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
| 电源 | 非标准电源需定制 | ||||||
-115℃～-80℃
| 型号 | LTZ10-4W | LTZ10-6W | LTZ10-10W | LTZ11-6W | LTZ11-10W | LTZ11-15W | |
| 温度范围 | -100℃～-65℃ | -115℃～-80℃ | |||||
| 温控控制 | PLC控制器, 控制出口温度,7寸触摸屏 | ||||||
| 温度反馈 | 温度反馈 PT100 | ||||||
| 制冷量 | -80℃ | 0.8kW | 1.4kW | 2.1kW | |||
| -90℃ | 0.6kW | 1.1kW | 1.7kW | 1.1kW | 1.7kW | 2.8kW | |
| -100℃ | 0.8kW | 1.2kW | 2kW | ||||
| 流量/压力 MAX | 20L/min 2bar | 20L/min 2bar | 30L/min 2bar | 20L/min 2bar | 30L/min 2bar | 40L/min 2bar | |
| 压缩机 | 泰康、谷轮、卡莱尔 | ||||||
| 蒸发器 | 板式换热器 | ||||||
| 变频器 | ABB | ||||||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高低压保护，过载继电器、热保护装置等多种安全保障功能。 | ||||||
| 制冷剂 | 混合制冷剂1 | 混合制冷剂2 | |||||
| 接口尺寸 | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | |
| 标准电源380V/50Hz MAX | 6kW | 8.5kW | 17kW | 8.5kW | 17kW | 23kW | |
| 水冷外形尺寸cm | 55*100*175 | 70*100*175 | 100*150*185 | 70*100*175 | 100*150*185 | 100*150*185 | |
| 冷却水流量/口径（≤32℃） | 2.5m³/h G3/4 | 3.3m³/h G1 | 9m³/h DN40 | 3.3m³/h G1 | 9m³/h DN40 | 11m³/h DN40 | |
| 重量 | 200kg | 250kg | 450kg | 250kg | 450kg | 600kg | |
产品优势：

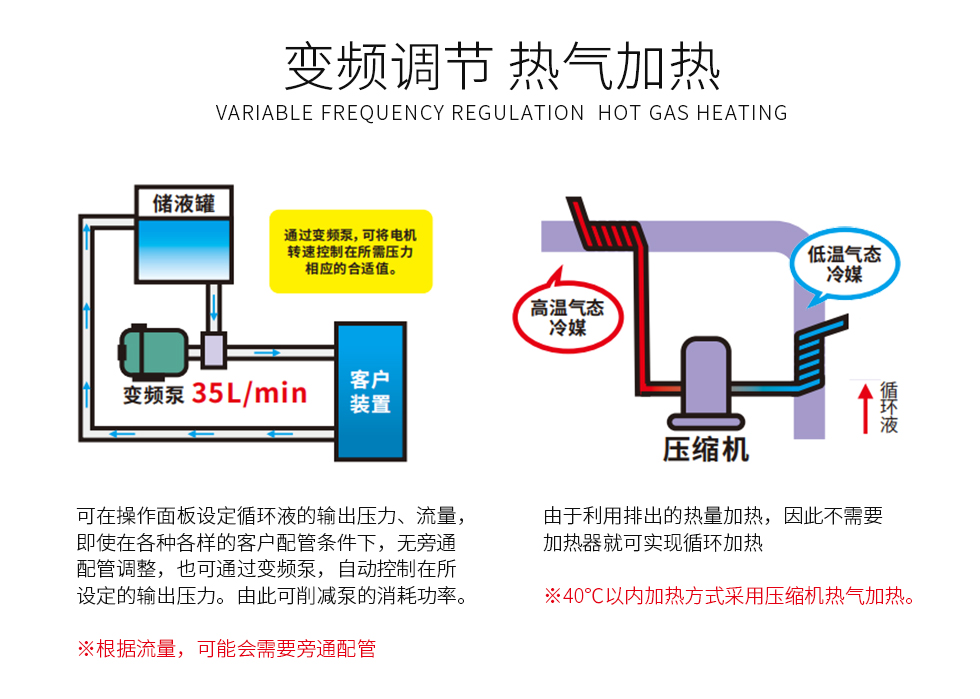

- ⾼效节能：变频压缩机组通过内置变频装置随时根据用户冷热负荷需求改变直流压缩机的运⾏转速，从⽽避免压缩机与电加热满负荷对抗，保持机组稳定的⼯作状态，达到节能效果。
- 快速制冷：变频机组采⽤先进的变频技术，精确控制压缩和⻛机运⾏转速，通过电⼦膨胀阀智能调节，快速制冷。
- 超低噪⾳：变频机组采⽤变频涡旋或双转⼦压缩机，大大降低回旋不平衡度，使机组的振动⾮常⼩，约为常规压缩机的1/2，结合多重降噪措施，比较安静。
- 环境适应性⾼：变频机组采⽤低频启动，启动电流⼩，对电网冲击⼩。对电压的适应性较强，可宽电压范围下启动。
- 寿命⻓：变频机组不会频繁启停，有效降低机组启停时的损耗，延⻓机组寿命。
- 工厂测试:每台冷冻机组均在工厂带负载测试不小于12小时；
