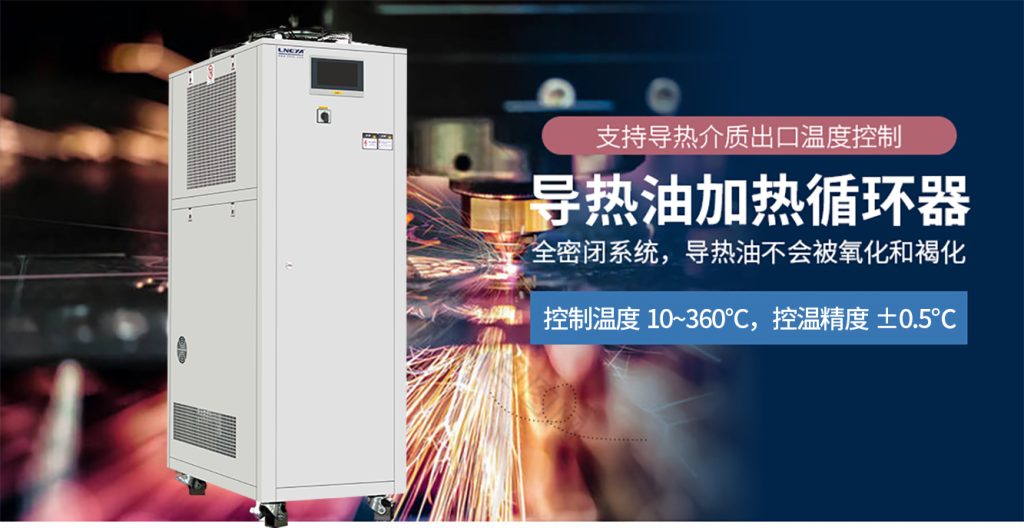

UST系列
UST系列采⽤⾼温降温⼯艺，实现300℃~50℃降温；配备加热冷却⼀体容器，换热⾯积⼤，升温和降温速率很快，导热油需求量也⽐较⼩；可实现连续升降温；循环密闭系统，⾼温没有油雾挥发，导热油不会被氧化和褐化；带有矫正内循环温度探头PT100功能；整个系统的液体循环是密闭的，系统带有膨胀容器，膨胀容器和液体循环是绝热的，不参与液体循环，只是机械连接，膨胀容器中的介质低于60℃；许可通⼊15℃的循环⽔，使系统可控温度范围扩展到25℃~300℃。
UST+10℃～300℃
| 型号 | UST-5530 UST-5530W | UST-7530 UST-7530W | UST-A1030 UST-A1030W | UST-A1530W | UST-A2530W | UST-A3830W | UST-A6030W | UST-A9530W | |
| 介质温度范围 | RT+10℃～+300℃ | ||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | ||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | ||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制25段步骤 | ||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | ||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||||||
| 导热介质温控精度 | ±0.5℃ | ±1℃ | |||||||
| 反应物料温控精度 | ±1℃ | ||||||||
| 加热功率 kW | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 冷却能力 kW AT | 300 ℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 |
| 200 ℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 100 ℃ | 4 | 5 | 7 | 12 | 20 | 30 | 48 | 76 | |
| 65 ℃ | 1.8 | 2.2 | 3 | 5 | 8.5 | 12 | 19 | 30 | |
| 流量/压力 MAX L/min bar | 35 | 50 | 50 | 110 | 150 | 200 | 250 | 400 | |
| 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | ||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | |
| 标配冷却器 | 铜管铝翅⽚⻛冷冷凝器 | 板式换热器/列管换热器 | |||||||
| 冷却水接口（仅带W水冷型） | ZG1/2 | ZG1/2 | ZG1/2 | ZG3/4 | DN20 PN16 | DN25 PN16 | DN32 PN16 | DN40PN16 | |
| 外形尺寸 cm | 40*70*130 | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | 80*120*185 | 150*100*185 | 200*145*205 | |
| 重量kg | 110 | 120 | 160 | 195 | 265 | 395 | 615 | 950 | |
| 标准电源 | 三相380V/50Hz 7kW MAX | 三相380V/50Hz 9kW MAX | 三相380V/50Hz 12kW MAX | 三相380V/50Hz 17kW MAX | 三相380V/50Hz 28kW MAX | 三相380V/50Hz 41kW MAX | 三相380V/50Hz 65kW MAX | 三相380V/50Hz 96kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | ||||||||
UST+10℃～+360℃
| 型号 | UST-7536W | UST-A1036W | UST-A1536W | UST-A2536W | UST-A3836W | UST-A6036W | UST-A9536W | |
| 介质温度范围 | Water cool+10℃～+360℃ | |||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | |||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | |||||||
| 程序编辑 | 可编制20条程序，每条程序可编制25段步骤 | |||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口 | |||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | |||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | |||||||
| 导热介质温控精度 | ±0.5℃ | ±1℃ | ||||||
| 反应物料温控精度 | ±1℃ | |||||||
| 加热功率 kW | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 冷却能力 kW AT | 350 ℃ | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 |
| 200 ℃ | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | |
| 100 ℃ | 5 | 7 | 12 | 20 | 30 | 48 | 76 | |
| 65 ℃ | 2.2 | 3 | 5 | 8.5 | 12 | 19 | 30 | |
| 流量/压力 MAX L/min bar | 50 | 50 | 110 | 150 | 200 | 250 | 400 | |
| 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| 操作面板 | 7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式 | |||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | |||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG1 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | |
| 标配冷却器 | 板式换热器/列管换热器 | |||||||
| 冷却水接口（仅带W水冷型） | ZG1/2 | ZG1/2 | ZG3/4 | DN20 PN16 | DN25 PN16 | DN32 PN16 | DN40PN16 | |
| 外形尺寸 cm | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | 80*120*185 | 150*100*185 | 200*145*205 | |
| 重量kg | 120 | 160 | 195 | 265 | 395 | 615 | 950 | |
| 标准电源 | 三相380V/50Hz 9kW MAX | 三相380V/50Hz 12kW MAX | 三相380V/50Hz 17kW MAX | 三相380V/50Hz 28kW MAX | 三相380V/50Hz 41kW MAX | 三相380V/50Hz 65kW MAX | 三相380V/50Hz 96kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | |||||||
UC系列
采⽤⾼温降温⼯艺，实现300℃~50℃降温；配备加热冷却⼀体容器，换热⾯积⼤，升温和降温的速率很快，导热油的需求量也⽐较⼩；可实现连续升降温;整个循环是密闭的，⾼温没有油雾挥发，导热油不会被氧化和褐化；带有矫正内循环温度探头PT100的功能；整个系统的液体循环是密闭的，系统带有膨胀容器，膨胀容器和液体循环是绝热的，并不参与液体循环，只是机械的连接。
LY/UC+10℃～170℃
| 型号 | LY-5520 | LY-A1020 | UC-5520 | UC-A1020 | UC-A1520 | |
| 介质温度范围 | RT+10℃～170℃ | |||||
| 介质温度范围 | Water cool+10℃～170℃ | |||||
| 温控控制 | 多功能控制器 | |||||
| 温度控制选择 | 导热介质出口温度控制 | |||||
| 温度反馈 | 导热介质温度反馈 PT100 | |||||
| 温控控制精度 | ±0.5℃ | |||||
| 加热功率 | 5.5kW | 10kW | 5.5kW | 10kW | 15kW | |
| 冷却能力 | 170℃ | 5.5kW | 10kW | 15kW | ||
| 100℃ | 4kW | 8kW | 12kW | |||
| 65℃ | 1.8kW | 3.4kW | 5kW | |||
| 流量/压力 MAX | 35L/min 1.5BAR | 50L/min 1.5BAR | 35L/min 1.5BAR | 50L/min 1.5BAR | 50L/min 1.5BAR | |
| 加热器 | 法兰式管道电加热器 | |||||
| 独立温度限位器 | 温度保护器 | |||||
| 冷却器 | 铜管铝翅片风冷冷凝器 | 板式换热器 | ||||
| 操作面板 | 显示设定温度和测量温度，按键操作输入温度 | 7寸彩色触摸屏，温度曲线显示、记录 | ||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | |
| 外型尺寸 cm | 40*70*130 | 40*70*130 | 40*70*130 | 40*70*130 | 70*100*175 | |
| 重量kg | 70 | 80 | 78 | 128 | 170 | |
| 标准电源 | 三相380V/50Hz 6kW MAX | 三相380V/50Hz 11kW MAX | 三相380V/50Hz 6kW MAX | 三相380V/50Hz 11kW MAX | 三相380V/50Hz 16kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | |||||
UC+10℃～300℃
| 型号 | UC-5530 UC-5530W | UC-7530 UC-7530W | UC-A1030 UC-A1030W | UC-A1530W | UC-A2530W | UC-A3830W | UC-A6030W | UC-A9530W | UC-A13030W | |
| 介质温度范围 | RT+10℃～300℃ | |||||||||
| 介质温度范围 | Water cool+10℃～300℃ | |||||||||
| 温控控制 | 多功能控制器 | |||||||||
| 温度控制选择 | 导热介质出口温度控制 | |||||||||
| 显示记录 | 7寸彩色触摸屏，记录温度曲线，数据导出采用excel格式 | |||||||||
| 温度反馈 | 导热介质温度反馈 PT100 | |||||||||
| 温控控制精度 | ±0.5℃ | ±1℃ | ||||||||
| 加热功率 | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW | |
| 冷却能力 | 300℃ | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW |
| 200℃ | 5.5kW | 7.5kW | 10kW | 13kW | 25kW | 38kW | 60kW | 95kW | 130kW | |
| 100℃ | 4kW | 5kW | 7kW | 12kW | 20kW | 30kW | 48kW | 76kW | 100kW | |
| 65℃ | 1.8kW | 2.2kW | 3kW | 5kW | 8.5kW | 12kW | 19kW | 30kW | 40kW | |
| 循环泵流量、压力Max | 35L/min 2.5BAR | 50L/min 2.5BAR | 50L/min 2.5BAR | 110L/min 2.5BAR | 150L/min 2.5BAR | 200L/min 2.5BAR | 250L/min 2.5BAR | 400L/min 2.5BAR | 400L/min 2.5BAR | |
| 加热器 | 法兰式管道电加热器 | |||||||||
| 独立温度限位器 | 温度保护器 | |||||||||
| 操作面板 | 显示设定温度和测量温度，按键操作输入温度 | 7寸彩色触摸屏，温度曲线显示、记录 | ||||||||
| 安全防护 | 过载继电器、热保护装置等多种安全保障功能。 | |||||||||
| 冷却器 | 铜管铝翅片风冷冷凝器 | 板式换热器/列管式换热器 | ||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||||||||
| 接口尺寸 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 | |
| 冷却水接口（仅带W水冷型） | ZG1/2 | ZG1/2 | ZG1/2 | ZG3/4 | DN20 PN16 | DN25 PN16 | DN32 PN16 | DN40 PN16 | DN50 PN16 | |
| 外形尺寸 cm | 40*70*130 | 45*70*160 | 45*70*160 | 70*100*175 | 70*100*175 | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 | |
| 重量kg | 110 | 120 | 160 | 195 | 265 | 395 | 615 | 1220 | 1400 | |
| 标准电源 | 三相380V/50Hz 7kW MAX | 三相380V/50Hz 9kW MAX | 三相380V/50Hz 12kW MAX | 三相380V/50Hz 17kW MAX | 三相380V/50Hz 28kW MAX | 三相380V/50Hz 41kW MAX | 三相380V/50Hz 65kW MAX | 三相380V/50Hz 101kW MAX | 三相380V/50Hz 136kW MAX | |
| 外壳材质 | 冷轧板喷塑 （RAL7035） | |||||||||
1.额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
2.此表数据仅供选型参考，如样册有更新恕不另行通知，请以机组铭牌参数为主。
3.如需特殊⾮标品定制，请与我司联系。
4.水冷设备需要闭式冷却塔或冷水机供水，如采用开式冷却塔，必须增加过滤器。供水压力1.5bar~4bar。
低温蒸汽加热循环器
该系列产品广泛应用在化工、制药等领域，
主要用于温度控制，保障反应效率与产品质量。
采用低压技术低温加热，可实现55-100°℃蒸汽加热
应用相变热温度响应速度快，加热效率高；
应用蒸汽直接加热，减少换热器二次能量损耗；
可实控低压蒸汽温度土1°C。
SHC系列55℃~100℃
| 型号 | SHC-100 | SHC-200 | SHC-400 | SHC-600 | ||
| 真空蒸汽温度范围(℃) | 55~100℃（可扩展至150℃） | 55~100℃（可扩展至150℃） | 55~100℃（可扩展至150℃） | 55~100℃（可扩展至150℃） | ||
| 真空蒸汽温度精度 | 设定温度±1℃ | 设定温度±1℃ | 设定温度±1℃ | 设定温度±1℃ | ||
| 最大供汽管线数量 | 1 | 1 | 1 | 1 | ||
| 单管线最大真空蒸汽量(kgh) | 100 | 200 | 400 | 600 | ||
| 单管线最大加热热量(kW)[Mcal/h] | 60kW | 120kW | 230kW | 345kW | ||
| （52Mcal/h） | （103Mcal/h） | （198Mcal/h） | （297Mcal/h） | |||
| 供应蒸汽入口压力(MPaG) | 0.1至0.2 | 0.1至0.2 | 0.1至0.2 | 0.1至0.37 | ||
| 真空发生 装置 | 冷凝水负载(kg/h) | 100 | 200 | 400 | 600 | |
| 排放速度(L/s) | 3 | 3 | 6 | 6 | ||
| 电机功率(kW) | 4 | 4 | 4 | 6.5 | ||
| 电源 | AC380V (50H) 三相 | AC380V (50H) 三相 | AC380V (50H) 三相 | AC380V (50H) 三相 | ||
| 安全规格(电机、控制阀、传感器) | 标配不防爆（可选防爆） | 标配不防爆（可选防爆） | 标配不防爆（可选防爆） | 标配不防爆（可选防爆） | ||
| 材质 | 泵 | 过流部件SUS304不锈钢 | 过流部件SUS304不锈钢 | 过流部件SUS304不锈钢 | 过流部件SUS304不锈钢 | |
| 水罐 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | ||
| 喷射器 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | ||
| 喷嘴/扩散器 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | SUS304不锈钢 | ||
| 连接方式 | 蒸汽入口 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | |
| 蒸汽出口 | DN50 PN16 | DN40 PN16 | DN50 PN16 | DN50 PN16 | ||
| 蒸汽冷凝水入口 | DN32 PN16 | DN40 PN16 | DN40 PN16 | DN50 PN16 | ||
| 溢流连接 | DN40 PN16 | DN65 PN16 | DN65 PN16 | DN65 PN16 | ||
| 补水入口 | DN25 PN16 | DN25 PN16 | DN25 PN16 | DN25 PN16 | ||
| 冷却水入口 | DN25 PN16 | DN32 PN16 | DN32 PN16 | DN32 PN16 | ||
| 外形尺寸 | 1500×1200×1850 | 1600×1400×1850 | 1800*1400*2100 | 1800*1400*2300 | ||
