制冷加热控温系统（微通道/管式反应器专用）

ETCU换热控温单元

product & project

多通道独⽴控温，可以具备单独的温度范围、冷却加热

能⼒、导热介质流量等，采⽤独⽴的两套系统，根据所需

的温度范围选择采⽤蒸汽压缩制冷，或者采⽤ETCU⽆

压缩机换热系统，系统可通⽤膨胀罐、冷凝器、冷却⽔系

统等，可以有效减少设备尺⼨，减少操作步骤。

25000㎡
生产车间
超3亿
年产值
16000+
服务客户提供控温解决方案

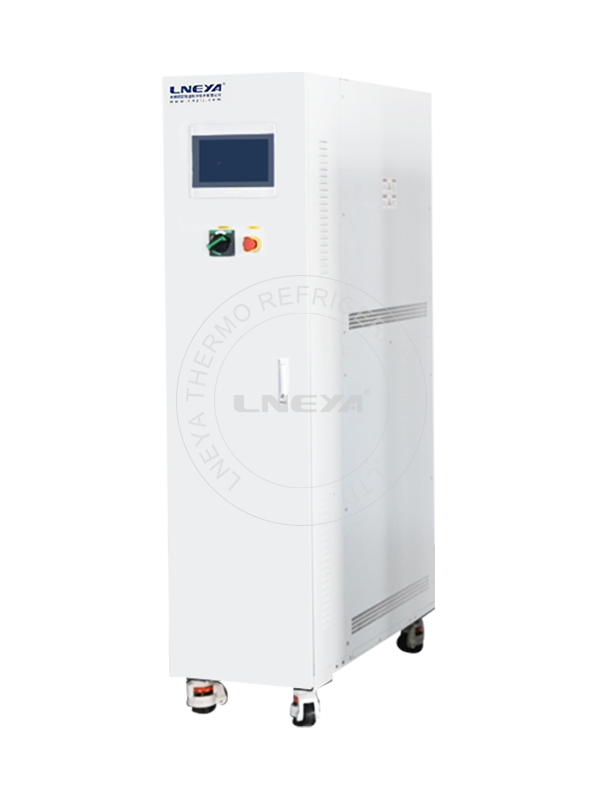

ETCU换热控温单元（images 2）

Chiller换热型

系统⽆压缩机

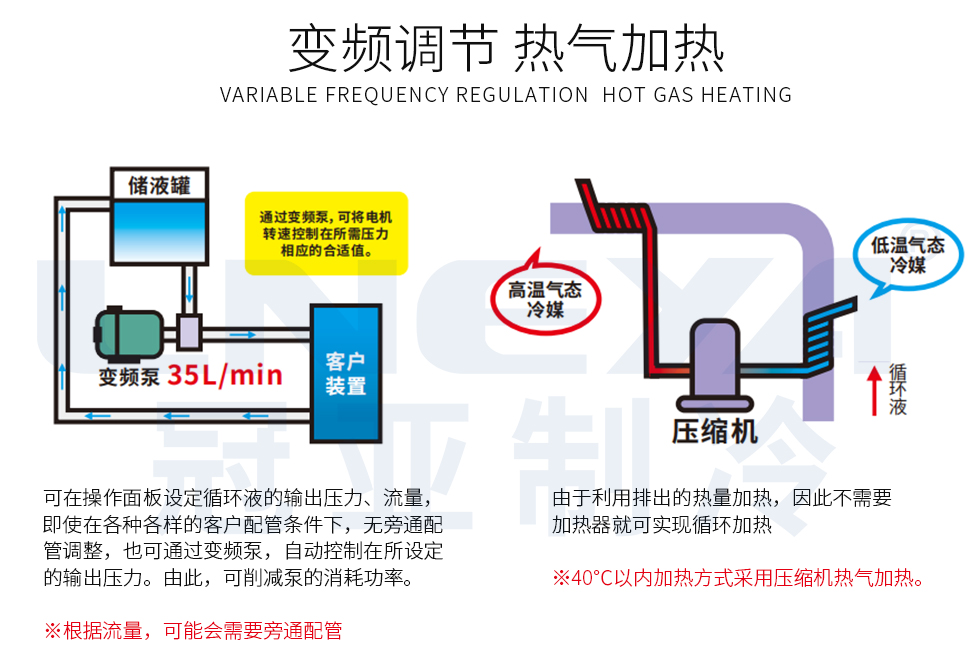

40℃以内加热⽅式采⽤压缩机热⽓加热。
Chiller循环系统采⽤全密闭设计、采⽤磁⼒驱动泵。
Chiller100%氦检测，100%安规检测，确保安全可靠。
chiller100%经过24⼩时连续运⾏拷机。

观看视频了解更多
ETCU换热控温单元（images 3）

ETCU换热控温单元（images 4）
ETCU换热控温单元（images 5）
ETCU换热控温单元（images 6）
ETCU换热控温单元（images 7）
ETCU换热控温单元（images 8）

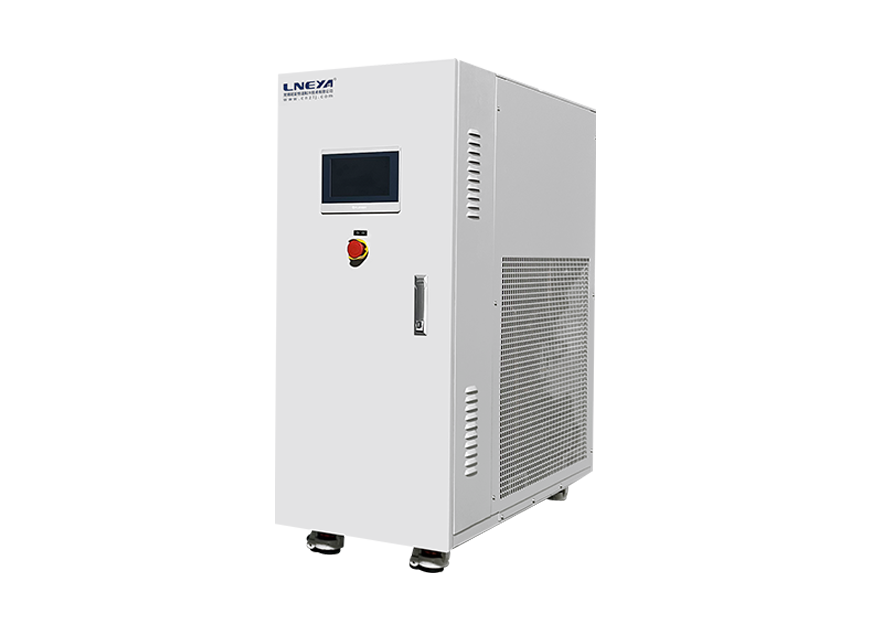

ETCU换热控温单元
型号ETCU-005WETCU-015WETCU-030WETCU-050WETCU-100WETCU-200WETCU-300W
设定温度范围冷却水温度+5℃～90℃
运行条件载冷剂出口温度冷却水温度+5℃
冷却水温度7℃~30℃
载冷剂额定流量 15LPM40LPM60LPM110LPM200LPM400LPM600LPM
冷却水额定流量0.9m³/h1.5m³/h3.6m³/h6.4m³/h13.4m³/h27.4m³/h41.4m³/h
储罐容积10L10L15L30L60L120L240L
冷却能力5kW15kW30kW60kW100kW200kW300kW
加热功率（选配）1kW3kW6kW12kW20kW40kW60kW
控温精度±1℃（可选配电加热定制±0.1℃）
控制模式循环液出口温度控制
工件负载温度控制（选配）
工艺工程温度控制可根据自创无模型自建树算法和串级算法结合来控制工件目标温度（动态控温）
流量压力MAX15LPM@3bar40LPM@3bar60LPM@3bar110LPM@2.5bar200LPM@2.5bar400LPM@2bar600LPM@2bar

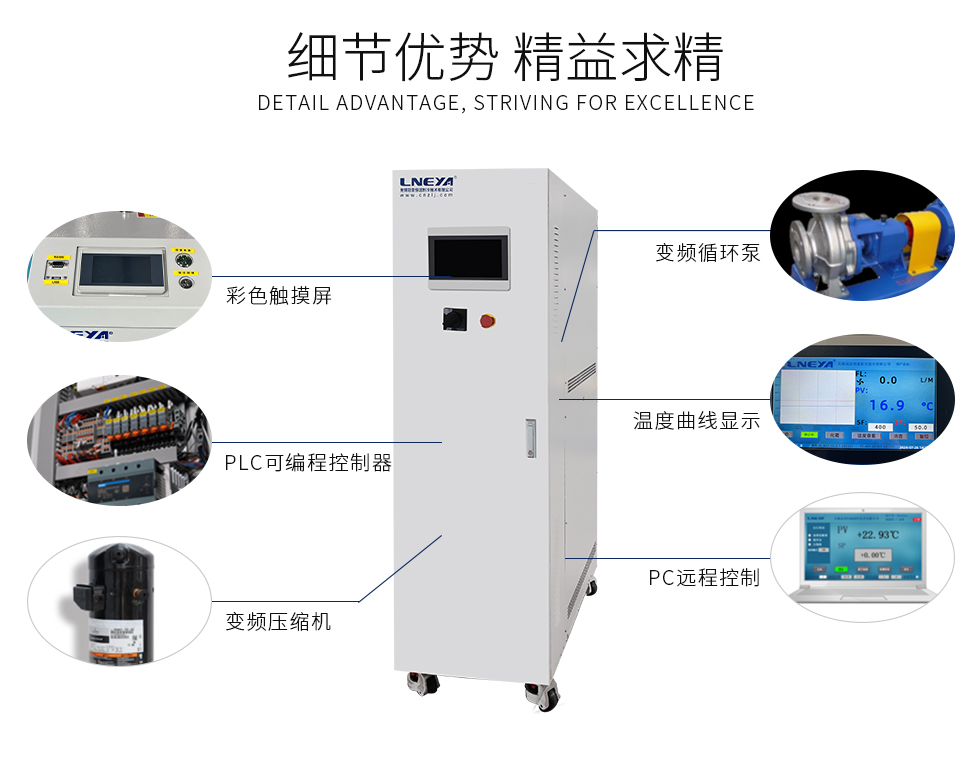

操作面板7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式
10寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式
安全防护具有自我诊断功能；循环泵过载保护；介质出口高压保护，过欠压、过流保护、低液位保护、热保护装置等多种安全保障功能。
载冷剂去离子水，乙二醇水溶液，氟化液
载冷剂接口尺寸Rc1/2Rc1/2Rc3/4Rc1 1/4Rc2DN65DN80
冷却水接口尺寸Rc1/2Rc3/4Rc1Rc1  1/4Rc2DN65DN80
电源380 VAC ± 10%，三相(可定制)/220 VAC ± 10%，三相(可定制)
总用电功率（max）1kW3kW4kW5kW6kW8kW10kW
含电加热总功率（max）6kW6kW10kW17kW26kW48kW70kW
外壳材质冷轧板喷塑 （RAL7035）

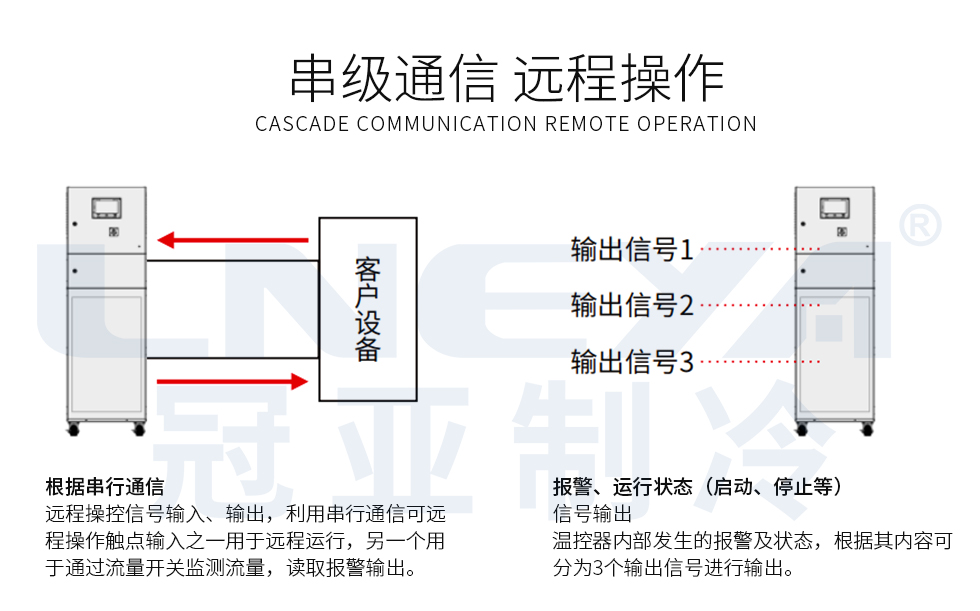

通信协议支持MODBUS RTU/TCP协议或ETHERCAT、LONWORKS等。
水冷外形尺寸cm40*80*8045*85*8550*90*10560*120*15060*130*16065*135*16070*180*160
非标定制配杂质过滤器或离子交换树脂过滤器
带自动吹扫功能、自动补液、自动排液功能
ETCU换热控温单元（images 9）

产品优势：

Chiller高精度冷热循环器整个系统为全密闭系统，低温不吸收空⽓中⽔份，不挥发导热介质，低温⾃动补充导热介质进⼊循环系统。⽆锡冠亚定制7英⼨彩⾊触摸屏，温度曲线显⽰\EXCEL数据导出。

  • 40℃以内加热⽅式采⽤压缩机热⽓加热。
  • Chiller循环系统采⽤全密闭设计、采⽤磁⼒驱动泵。
  • Chiller100%氦检测，100%安规检测，确保安全可靠。
  • chiller100%经过24⼩时连续运⾏拷机。
+5~+90控温范围
±0.05℃控温精度
5000+年产量
