制冷加热控温系统(微通道/管式反应器专用)

FLTZH高温系列Chiller

product & project

应用:
CHILLER高温系列主要应用与薄膜沉积领域,适用于CVD、PECVD、MOCVD等需要带走高温热量的工艺制程中,满足半导体高温测试需求。
核心技术与优势:
1、高温范围宽:出口温度最高可达300℃。
2、控温精准:采用智能算法,实现系统动态温度快速响应、控制精度±0.1℃(可选配±0.01℃),具有良好的温度跟随性。
3、节约能耗:采用变频自适应调节、软启动等技术,实现系统的高效节能。
4、氟化液损耗小:特殊的密封和循环设计,降低高温下导致的氟化液挥发损耗。
5、洁净度高:内部管道酸洗钝化洁净度高,不含杂质离子,对工艺制程不会产生任何污染。

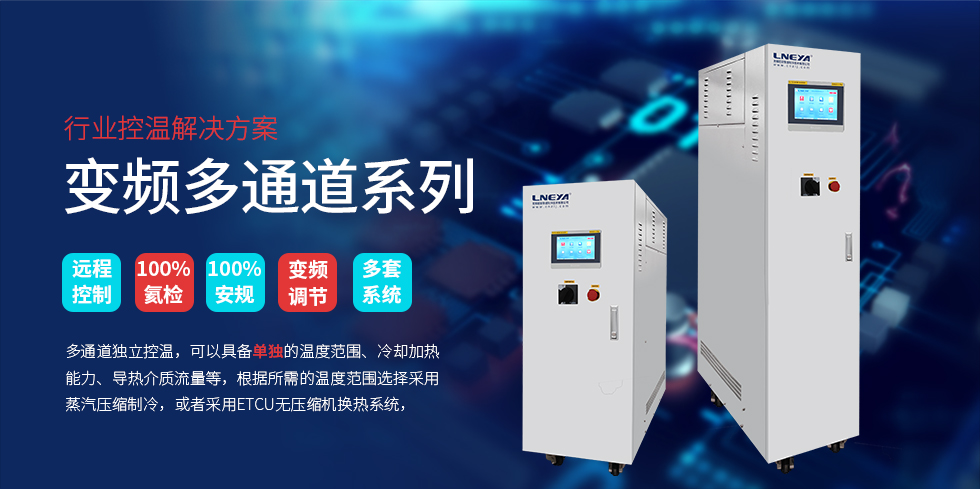

高温系列Chiller(images 2)

高温系列chiller

洁净度高:内部管道酸洗钝化洁净度高,不含杂质离子,对工艺制程不会产生任何污染

观看视频了解更多
高温系列Chiller(images 3)
高温系列Chiller(images 4)
高温系列Chiller(images 5)
高温系列Chiller(images 6)
高温系列Chiller(images 7)
高温系列Chiller(images 8)
单通道高温chiller
型号FLTZH-5WFLTZH-10W
介质温度范围50℃~+220℃50℃~+220℃
控制系统PLC控制器PLC控制器
温控点控制模式本体出液口温控控制模式本体出液口温控控制模式
CHUCK本体温度控制模式(通信)CHUCK本体温度控制模式(通信)
温差控制可设定控制目标控制温度点与本体出液口温度温差可设定控制目标控制温度点与本体出液口温度温差
通信协议MODBUS RTU 协议  RS 485接口,以太网接口MODBUS RTU 协议  RS 485接口,以太网接口
外接入温度反馈通过通信通过通信
介质出口温控精度±0.1℃±0.1℃
CHUCK温控精度±0.5℃±0.5℃
加热功率5.5kW10kW
冷却能力 kW  AT220 ℃5.5kW10kW
150 ℃5.5kW10kW
100 ℃3.5kW6kW
50 ℃1.1kW2kW
流量/压力  8LPM 4bar8LPM 4bar
操作面板7寸触摸屏7寸触摸屏
安全防护具有自我诊断功能;相序断相保护器、电流监控、漏水报警、加热系统三重保护、进出液口压力监控及断流保护具有自我诊断功能;相序断相保护器、电流监控、漏水报警、加热系统三重保护、进出液口压力监控及断流保护
密闭循环系统整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
接口尺寸Rc1/2Rc3/4
冷却水接口Rc1/2Rc3/4
冷却水流量20LPM max  at 25℃35LPM max  at 25℃
外壳材质冷轧板喷塑RAL7035冷轧板喷塑RAL7035
导热介质氟化液氟化液
外形尺寸 cm45*85*9055*105*120
电源220V 三相四线制 32A220V 三相四线制 32A
双通道高温chiller
型号FLTZH-2W-2TFLTZH-5W-2TFLTZH-10W-2TFLTZH-5W-2T-HV
介质温度范围50℃~+220℃50℃~+220℃50℃~+220℃50℃~+300℃
控制系统PLC控制器
温控点控制模式本体出液口温控控制模式
CHUCK温度控制模式(通信)
温差控制可设定控制目标控制温度点与本体出液口温度温差
通信协议MODBUS RTU 协议  RS 485接口,以太网接口
外接入温度反馈通过通信
介质出口温控精度±0.1℃
CHUCK温控精度±0.5℃
加热功率2.5kW2.5kW5.5kW5.5kW10kW10kW5.5kW5.5kW
冷却能力 kW  AT220 ℃2.5kW2.5kW5.5kW5.5kW10kW10kW5.5kW5.5kW
150 ℃2.5kW2.5kW5.5kW5.5kW10kW10kW5.5kW5.5kW
100 ℃1.5kW1.5kW3.5kW3.5kW6kW6kW3.5kW3.5kW
50 ℃0.5kW0.5kW1.1kW1.1kW2kW2kW1.1kW1.1kW
流量/压力8LPM 4bar8LPM 4bar8LPM 4bar8LPM 4bar15LPM 4bar15LPM 4bar8LPM 4bar8LPM 4bar
操作面板7寸触摸屏
安全防护具有自我诊断功能;相序断相保护器、电流监控、漏水报警、加热系统三重保护、进出液口压力监控及断流保护
密闭循环系统整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
接口尺寸Rc1/2Rc1/2Rc1/2Rc1/2Rc3/4Rc3/4Rc1/2Rc1/2
冷却水接口Rc1/2Rc1/2Rc3/4Rc1/2
冷却水流量20LPM max  at 25℃40LPM max  at 25℃70LPM max  at 25℃40LPM max  at 25℃
外壳材质冷轧板喷塑RAL7035冷轧板喷塑RAL7035冷轧板喷塑RAL7035冷轧板喷塑RAL7035
导热介质氟化液氟化液氟化液氟化液
外形尺寸 cm45*85*13045*85*14555*105*16045*110*145
电源220V 三相四线制 32A220V 三相四线制 32A220V 三相四线制 32A220V 三相四线制 32A
高温系列Chiller(images 9)

产品优势:

  • 40℃以内加热⽅式采⽤压缩机热⽓加热。
  • Chiller循环系统采⽤全密闭设计、采⽤磁⼒驱动泵。
  • Chiller100%氦检测,100%安规检测,确保安全可靠。
  • chiller100%经过24⼩时连续运⾏拷机。
40~+250控温范围
±0.01℃控温精度
5000+年产量
