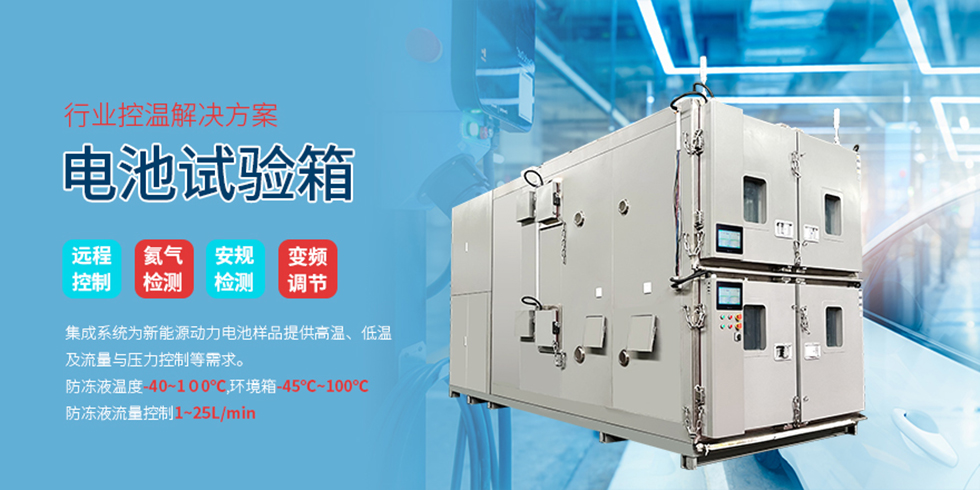

电池试验箱

product & project

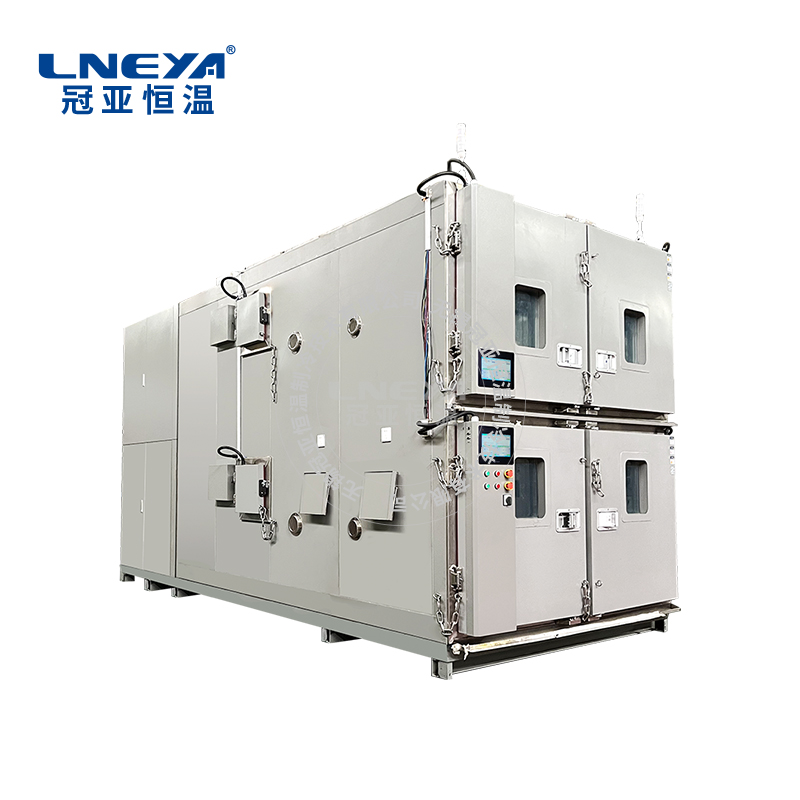

双层高低温箱用于动力电池样品的高低温测试装置,目前主要应用于新能源电池行业,可以直接为电池电芯或模组、PACK在试验箱内完成高低温充放电,或者高低温存储等功能,在测试电池失效时的条件下增加了防爆泄压及消防失火装置。

1、采用上下双层箱体设计，箱体内含防冻液电池冷却系统，两箱体的控制及测试系统完全独立运行；

2、箱体门及泄压口均加装防爆链；

3、箱内采用不锈钢满焊设计，可以满足消防⽔0.5m储存需求；

4、箱体保温层设计有100mm厚，采用导热系数低的保温材料及耐高温材料组成，能满足-40度到100度⻓时间高低温冲击需求；

5、每个箱体⾯安装防爆泄压口，感应超压时自动泄压；

6、本装置制冷系统采用变频控制，结合热⽓及电加热控制算法

观看视频了解更多

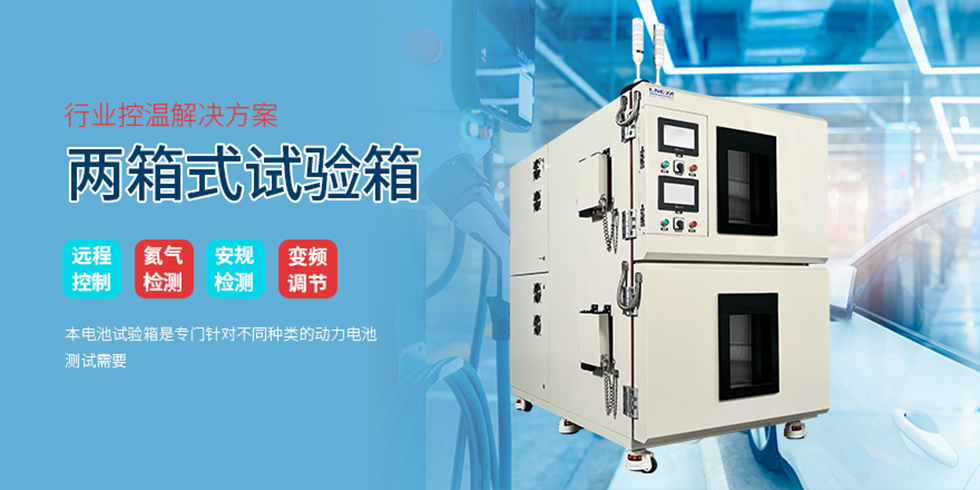

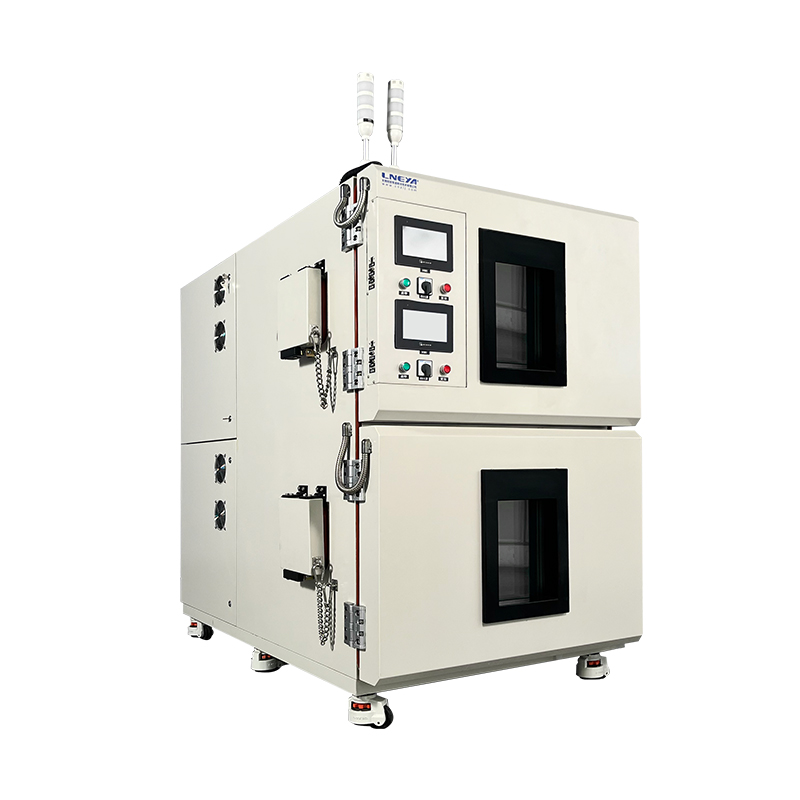

两箱式试验箱

型号		GD-300-2-B1-LX
内箱尺寸(WHD)	上层腔体 cm	856060
	下层腔体 cm	856060
温度范围		-40℃~100℃ （-70℃可定制）
升温速率		（空载）(+20~150℃) 1℃/min（5~25℃可定制）
降温速率		（空载）(+20~-40℃)1℃/min（5~25℃可定制）
温度均匀度		≤±1℃ （空载）
温度波动度		≤±0.5℃
温度精度		≤±0.1℃
视窗尺寸 cm		300*450
制冷剂		R404A
测试孔		φ100mm×1
加热器		电加热
风冷型冷凝器		翅片换热器
水冷型冷凝器		板/套/壳管式换热器
空气循环		加长轴电机，不锈钢离心风叶
制冷方式		单级制冷
压缩机		品牌变频压缩机
控制方式		分段模糊PID算法控制
通信协议接口		TCP/RS485 (CAN可定制)
操作面板		7寸彩色触摸屏,温度曲线显示\EXCEL 数据导出
传感器		PT100A级铂电阻
保护装置		加热器双温保护，制冷系统统保护及电器过流过载保护等
外箱尺寸 (WHD)cm		105195172
电源		380V 50HZ
保温材质		玻璃纤维棉&聚氨酯
内箱材质		SUS304不锈钢
外箱材质		冷轧钢板+喷塑
执行满足标准		GB/T 2423.1;GB/T 2423.2;GB/T 2423.3;GB/T 2423.4;GB/T 5170.2;GB/T 5170.5;GB/T 11158;GB/T 10589;GB/T 10592; GB/T 10586;IEC 60068-3-5
