LG螺杆机组系列

product & project

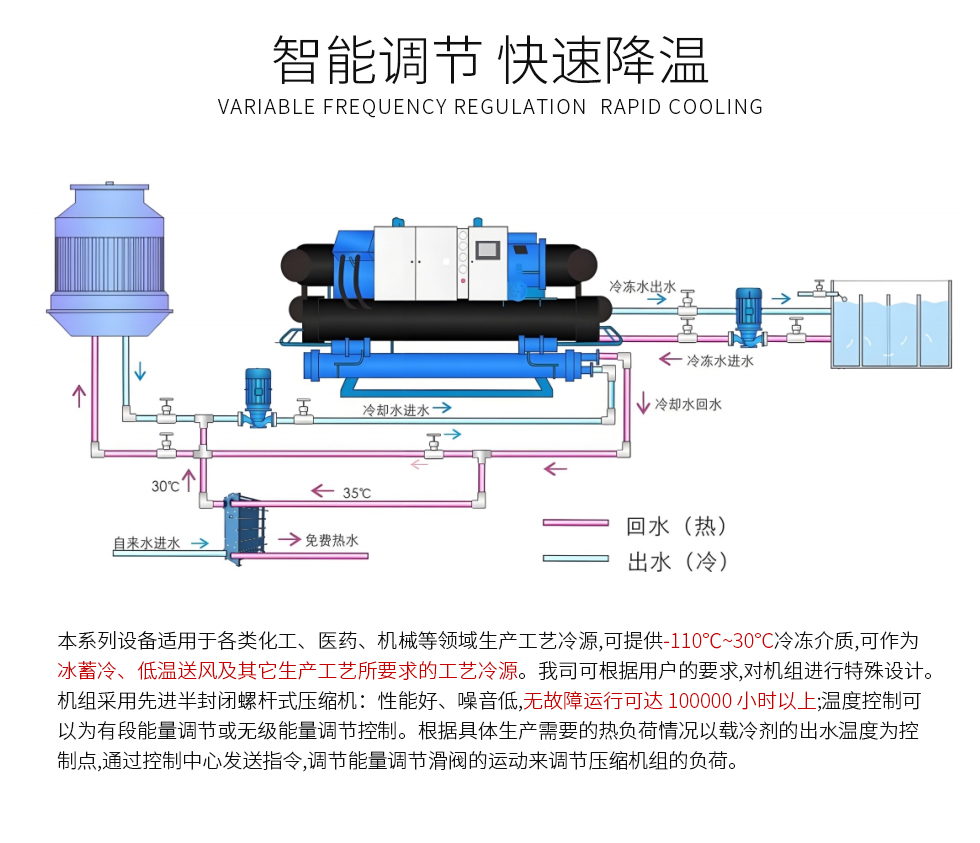

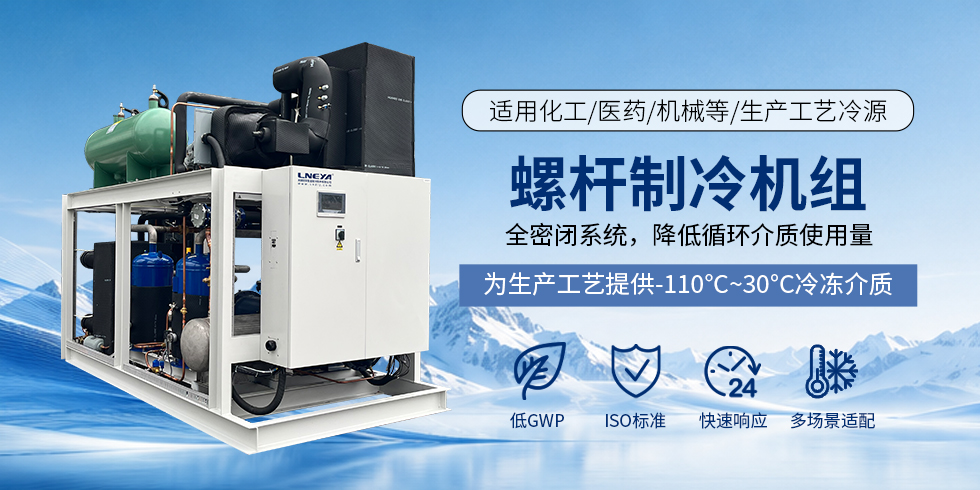

本系列设备适⽤于各类化⼯、医药、机械等领域⽣产⼯艺冷源，可提供-110℃~30℃冷冻介质，可作为冰蓄冷、低温送⻛及其它⽣产⼯艺所要求的⼯艺冷源。我司可根据⽤⼾的要求，对机组进⾏特殊设计。

螺杆制冷机chiller

温度控制范围：-110°C至30°C，可以满足不同温度；

采用二次过冷技术，制冷迅速，制冷温度低；
应用：各种反应器、蒸馏或萃取系统、实验室、研究所、化学、制药、石化、生化、医院、研发车间、半导体测试、航空航天、生物和其他行业。

观看视频了解更多

5℃～30℃

型号		LG1-55W	LG1-75W	LG1-100W	LG1-140W	LG1-180W	LG1-230W	LG1-280W	LG1-310W	LG1-340W
温度范围		5℃～30℃
制冷量 7℃	kW	167.0	231.3	334.0	475.3	618.4	775.3	951.5	1073.5	1266.7
制冷量 7℃	Kcal/hr*10³	143.6	198.9	287.2	408.8	531.8	666.8	818.3	923.2	1089.4
标准电源		三相380V~400V/50HZ
制冷输入功率(7℃)		43.7	57.7	82.7	118.6	152.8	187.9	231.6	260.1	289.3
冷量调节范围		10%～100%
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%

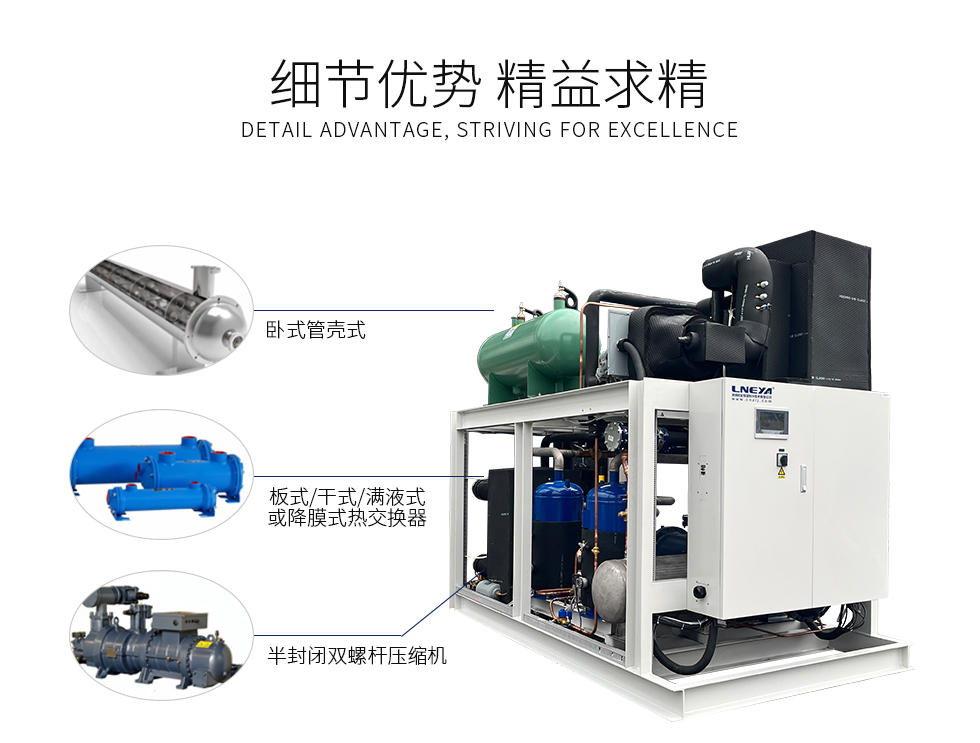

冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量m³/h	28	40	56	80	104	131	160	182	218
	水压降KPa	40～80
	接管规格	DN80		DN100		DN125	DN150		DN200
冷却水流量/口径（≤32℃）	形式	卧式管壳式
	冷冻水量m³/h	32	50	71	102	132	165	203	229	267
	水压降KPa	40～80
	接管规格	DN80		DN100		DN150		DN200
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R407C	充注量Kg	38	49	56	69	115	133	180	200	220
外形尺寸	长 cm	220	296	296	314	328	330	350	385	385
	宽 cm	110	110	110	125	135	145	145	225	225
	高 cm	180	210	210	210	210	220	220	229	229
机组重量		1650	1740	2480	2870	3400	3600	4050	4600	4800
运转重量		1800	1890	2580	3120	3700	3900	4350	5000	5200
选配		循环单元（内循环泵、外循环泵、水箱，可单独选配）

-25℃～5℃

型号		LG2-55W	LG2-75W	LG2-100W	LG2-140W	LG2-180W	LG2-230W	LG2-280W	LG2-310W	LG2-340W
温度范围		-25℃～0℃
制冷量 -20℃	kW	64.7	86.7	129.4	158	239.6	300.4	368.6	415.9	475.3
制冷量 -20℃	Kcal/hr*10³	55.6	74.6	111.3	135.9	206.1	258.3	317.0	357.7	408.8
标准电源		三相380V~400V/50HZ
制冷输入功率(-20℃)		40.4	53.2	76	105	136	172	212.8	238.4	264.9
冷量调节范围		10%～100%
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量m³/h	18	24	32	46	59	75	92	120	136
	水压降KPa	40～80
	接管规格	DN65		DN80	DN100		DN125		DN150
冷却水流量/口径（≤32℃）	形式	卧式管壳式
	冷却水量m³/h	22	26	35	50	65	80	99	140	159
	水压降KPa	40～80
	接管规格	DN65	DN80	DN100		DN125		DN150	DN200
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A	充注量Kg	44	60	81	113	146	184	222	248	272
外形尺寸	长 cm	220	300	310	320	330	340	350	350	350
	宽 cm	110	160	160	170	180	180	180	180	180
	高 cm	180	225	225	235	235	245	245	245	245
机组重量		1740	2400	2600	2700	2800	3000	3100	3350	3500
运转重量		1890	2550	2750	2850	3000	3200	3350	3600	3800
选配		循环单元（内循环泵、外循环泵、水箱，可单独选配）

-45℃～-10℃

型号		LG4-50W	LG4-60W	LG4-75W	LG4-110W	LG4-125W	LG4-160W	LG4-230W	LG4-280W
温度范围		-35℃～-10℃
制冷量 -30℃	kW	31.3	36.3	45.6	63.2	75.8	92.9	126.8	178.6
制冷量 -30℃	Kcal/hr*10³	26.9	31.2	39.2	54.4	65.2	79.9	109.0	153.6
标准电源		三相380V~400V/50HZ
制冷输入功率(-40℃)		27.3	36.8	40.1	62.0	62.7	83.9	113.0	145.0
冷量调节范围		10%～100%
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量m³/h	15	17	21	30	36	44	60	83
	水压降KPa	40～80
	接管规格	DN50	DN65		DN80			DN100	DN125
冷却水流量/口径（≤32℃）	形式	卧式管壳式
	冷冻水量m³/h	12	15	17	20	30	36	46	60
	水压降KPa	40～80
	接管规格	DN50	DN65			DN80		DN100	DN125
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A	充注量Kg	35	45	56	81	113	146	184	222
外形尺寸	长 cm	220	300	310	320	330	340	350	350
	宽 cm	110	160	160	170	180	180	180	180
	高 cm	180	225	225	235	235	245	245	245
机组重量		1740	2400	2600	2700	2800	3000	3100	3350
运转重量		1890	2550	2750	2850	3000	3200	3350	3600

-60℃～-10℃

型号		LG6-55	LG6-75	LG6-100W	LG6-120W	LG6-150W	LG6-180W	LG6-230W	LG6-280W
温度范围		-60℃～-10℃
制冷量 -55℃	kW	46	66	82	108	142	178	202	238
制冷量 -55℃	Kcal/hr*10³	39.6	56.7	74.8	104.0	135.8	173.7	204.6	204.6
标准电源		三相380V~400V/50HZ
制冷输入功率(-55℃)		73.4	103	129	192	206	256	300	354
冷量调节范围		10%～100%
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量m³/h	25	36	45	60	79	100	112	131
	水压降KPa	40～80
	接管规格	DN65	DN80		DN100		DN125		DN150
冷却水流量/口径（≤32℃）	形式	卧式管壳式
	冷冻水量m³/h	20	26	34	44	54	68	79	94
	水压降KPa	40～80
	接管规格	DN80			DN100	DN125		DN150
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A/R23	充注量Kg	28/20	37/22	50/29	60/41	75/54	89/69	105/82	115/86
外形尺寸	长 cm	300	300	350	380	380	450	650	650
	宽 cm	200	200	220	225	225	230	245	245
	高 cm	230	230	240	245	250	255	255	255
机组重量		4000	4500	4900	5000	5300	5500	5600	5800
运转重量		4200	4750	5150	5300	5700	5900	6000	6250

-80℃～-30℃

型号		LG8-55	LG8-75W	LG8-100W	LG8-120W	LG8-150W	LG8-180W	LG8-230W	LG8-280W
温度范围		-80℃～-30℃
制冷量 -75℃	kW	23	32.8	45	52	67	86	109	131
制冷量 -75℃	Kcal/hr*10³	19.8	28.2	38.7	44.7	57.6	74.0	93.7	112.7
冷量调节范围		10%～100%
标准电源		三相380V~400V/50HZ
制冷输入功率(-75℃)		61	79	124	147	170	210	254	308
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量m³/h	12	18	25	30	34	55	70	82
	水压降KPa	40～80
	接管规格	DN50	DN65		DN80		DN100
冷却水流量/口径（≤32℃）	形式	卧式管壳式
	冷冻水量m³/h	20	26	34	44	54	68	79	94
	水压降KPa	40～80
	接管规格	DN65		DN80	DN100			DN125
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒R404A/R508B	充注量Kg	28/20	37/22	50/29	60/41	75/54	89/69	105/82	115/86
外形尺寸	长 cm	300	300	350	380	380	450	650	650
	宽 cm	200	200	220	225	225	230	245	245
	高 cm	230	230	240	245	250	255	255	255
机组重量		4000	4500	4900	5000	5300	5500	5600	5800
运转重量		4200	4750	5150	5300	5700	5900	6000	6250

-110°C~ -50°C

型号		LG11-55W	LG11-75W	LG11-100W	LG11-140W	LG11-180W	LG11-230W	LG11-280W
温度范围		-110°C~ -50°C
制冷量 -105℃	kW	6	9	12	17.5	22	28	32
制冷量 -105℃	Kcal/hr*10³	5.16	7.7	10.3	13.8	18.9	24.1	27.5
标准电源		三相380V~400V/50HZ
制冷输入功率(-105℃)		55	74.6	98.3	134	173	224	248
压缩机	形式	半封闭螺杆压缩机
压缩机	能量控制范围	25%～100%
冷冻水	形式	板式、干式、满液式或降膜式热交换器
	冷冻水量m³/h	3	5	9	12	15	18	25
	水压降KPa	40～80
	接管规格	DN25	DN40		DN50		DN65
冷却水流量/口径（≤32℃）	形式	卧式管壳式
	冷冻水量m³/h	12	15	25	28	36	58	64
	水压降KPa	40～80
	接管规格	DN50	DN65	DN80			DN100
保护装置		高低压保护、防冰、放热保护、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等
冷媒		混合制冷剂
外形尺寸	长 cm	320	350	350	450	520	650	650
	宽 cm	185	200	200	200	245	245	245
	高 cm	245	245	245	255	255	265	265
机组重量		3000	3500	4000	4500	5300	5600	6200
运转重量		3200	3850	4300	4850	5650	6000	6600
