AES系列射流式高低温冲击测试机在电子元器件可靠性评估中的作用

电子元器件在不同温度条件下可能出现参数漂移、连接异常、封装应力变化和功能不稳定等现象。无锡冠亚AES系列射流式高低温冲击测试机可为电子元器件提供-120℃〜+300℃的快速温度环境，并通过±0.1℃控温精度和被测对象温度反馈，提高测试过程的可控性。本文围绕电子元器件可靠性评估中的温度冲击测试进行说明。

一、电子元器件为什么要进行温度冲击测试

电子元器件在实际使用中可能经历启动发热、环境温度变化、设备散热条件变化以及局部热源影响。温度变化会导致材料膨胀收缩、焊点应力变化、电阻电容参数漂移、半导体器件特性变化和封装结构变化。对于对稳定性要求较高的电子产品，仅在室温下测试并不能充分反映产品在不同温度条件下的工作状态。

温度冲击测试常用于发现潜在问题。例如，某些器件在室温下参数正常，但低温下启动异常；某些模块在高温工作后快速降温，可能出现焊点、封装或连接部位异常；部分器件在温度循环中出现间歇性故障。这些问题如果在开发阶段被发现，就有助于改进设计、选型和工艺。

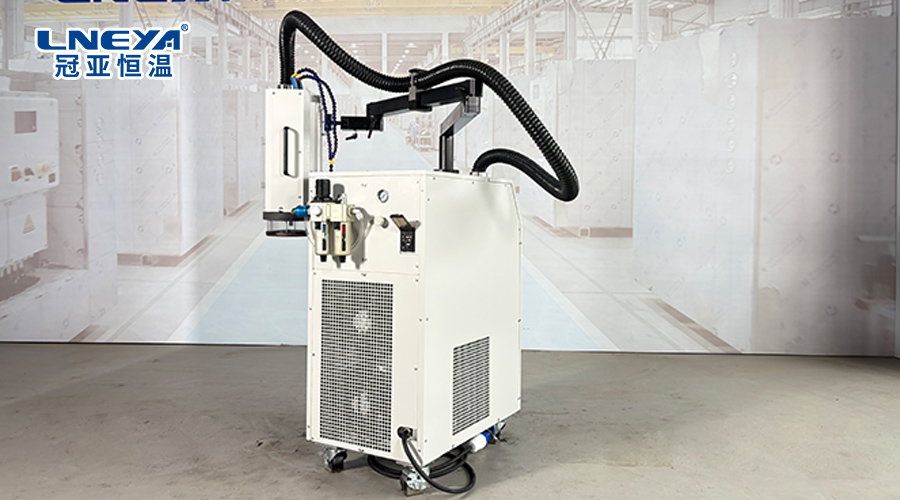

无锡冠亚AES系列射流式高低温冲击测试机可通过快速气流对目标器件施加温度变化，使工程师能够在较短时间内进行多温度点验证、冷热切换验证和异常复现。

二、AES系列适合可靠性评估的原因

AES系列温度范围为-120℃〜+300℃，可覆盖较宽的电子测试温度区间。控温精度±0.1℃，适合对温度条件敏感的测试项目。设备在特定条件下可实现150℃至-55℃小于10秒的快速切换，为温度冲击、冷热交替和短周期验证提供条件。

对于可靠性评估而言，测试过程需要关注温度是否可控、数据是否可记录、异常是否可复现。AES系列支持程序化操作、手动操作和远程控制，用户可以按测试方案设置温度程序，也可以在异常定位过程中灵活调整温度条件。

另外，设备可实时监控被测IC或关键元器件实际温度，并进行闭环反馈。这对电子元器件测试很有价值，因为元器件的实际温度往往与气体出口温度存在差异。通过反馈控制，可以使被测点温度更接近测试目标，提高测试数据的参考价值。

三、可靠性测试中的典型应用

在元器件可靠性评估中，AES系列可用于电阻、电容、电感、晶体管、功率器件、传感器、连接器、小型模块、封装芯片和PCB关键节点的温度冲击测试。

对于功率器件，测试人员可在器件通电状态下观察不同温度条件下的导通特性、漏电流、热响应和保护动作。对于传感器，可评估输出信号随温度变化的漂移情况。对于连接器和焊点，可通过温度循环观察接触状态是否稳定。对于PCB板上的关键元件，可进行局部温度作用，判断异常是否由单个器件或局部布局引起。

在失效分析中，AES系列也常用于故障复现。例如某产品在低温环境下启动失败，但在室温下无法复现。工程师可使用射流式温度冲击方式，对疑似器件逐一施加低温条件，从而缩小问题范围。

四、测试流程建议

电子元器件可靠性测试一般包括测试对象确认、测试夹具准备、温度传感器布置、气流喷嘴调整、测试程序设定、电性能监测和数据分析。测试前应明确温度点、保温时间、切换时间、循环次数和判定标准。

如果测试目的是筛查参数漂移，应在每个温度点稳定后采集数据。如果测试目的是发现冷热冲击引起的异常，则需要重点关注温度切换过程中和切换后短时间内的电性能变化。若测试对象为带电运行器件，还应同步记录供电电压、电流、信号状态、输出波形和异常时间点。

传感器布置对测试结果有较大影响。若传感器距离目标器件较远，反馈温度可能无法代表被测点真实温度。建议将传感器布置在关键器件表面、封装附近或热敏感区域，并固定牢靠，避免气流冲击造成位置变化。

五、气源和测试环境要求

AES系列测试条件中，气体流量为30m³/h，压力为5Bar，气源可采用压缩空气或氮气。对于电子元器件测试，气源稳定性和洁净度需要关注。若压缩空气中水分较高，在低温测试时可能带来结霜或凝露问题，从而影响样品状态。实际使用时，应根据测试要求配置合适的干燥和过滤系统。

测试环境温度也会影响设备运行和测试重复性。通常需要保持实验室环境相对稳定，并避免强气流、热源或湿度变化对测试区域造成干扰。对于需要较高重复性的验证，应将喷嘴位置、传感器位置、样品固定方式和测试程序标准化。

六、数据管理与结果分析

可靠性测试的价值不仅在于完成温度冲击过程，更在于形成可分析的数据。建议用户同步记录设备设定温度、气体出口温度、被测点实际温度、电性能参数、异常现象和测试时间。对于开发阶段的样品，可建立问题追踪表，将温度条件与失效现象关联起来。

若某一故障只在快速降温或快速升温过程中出现，应重点分析温度变化速率、材料热膨胀差异、焊点应力和器件内部结构。若某一故障只在固定低温或高温下出现，则更可能与器件参数漂移、启动裕量或设计余量有关。

FAQ常见问题

Q1：AES系列能用于电子元器件可靠性筛查吗？
A1：可以用于研发验证、异常复现、温度敏感性分析和部分可靠性评估场景，具体测试方案需结合产品要求制定。

Q2：电子元器件测试时为什么要关注真实温度？
A2：因为气体出口温度与器件表面温度可能不同，真实温度更能反映被测对象的实际测试状态。

Q3：低温测试时元器件表面结霜怎么办？
A3：应关注气源干燥度、实验室湿度和测试流程。必要时使用干燥压缩空气或氮气，并减少外部湿气进入测试区域。

Q4：AES系列可以和电性能测试仪联动吗？
A4：设备支持远程控制，实际联动方式需结合测试系统接口、通信协议和自动化平台进行配置。

Q5：可靠性测试中温度点如何设定？
A5：应根据产品应用环境、设计要求、企业测试规范和验证目标确定，常见方式是设置多个高低温点并进行循环测试。
