FLTZ半导体控温Chiller在封装测试后道工艺中的应用

摘要

半导体封装测试后道工艺包括量测、分选、晶圆针测、键合、焊线、倒装和可靠性测试等环节。FLTZ半导体控温Chiller可用于测试冷板、晶圆卡盘、测试工装、分选平台、多工位测试系统和可靠性测试设备的温度控制。后道工艺选型时，需要重点确认测试温度范围、控温精度、升降温速率、通道数量、热负载、流阻、传热介质和测试工位布局。

一、封装测试后道工艺为什么需要控温？

在封装测试阶段，芯片、晶圆、封装器件或功率模块通常需要在不同温度条件下进行量测、分选和可靠性验证。温度条件会影响测试结果的一致性，也会影响不同批次样品之间的对比。对于晶圆针测、芯片冷板测试、分选测试和可靠性测试，温控系统需要具备较好的温度响应和循环输出能力。

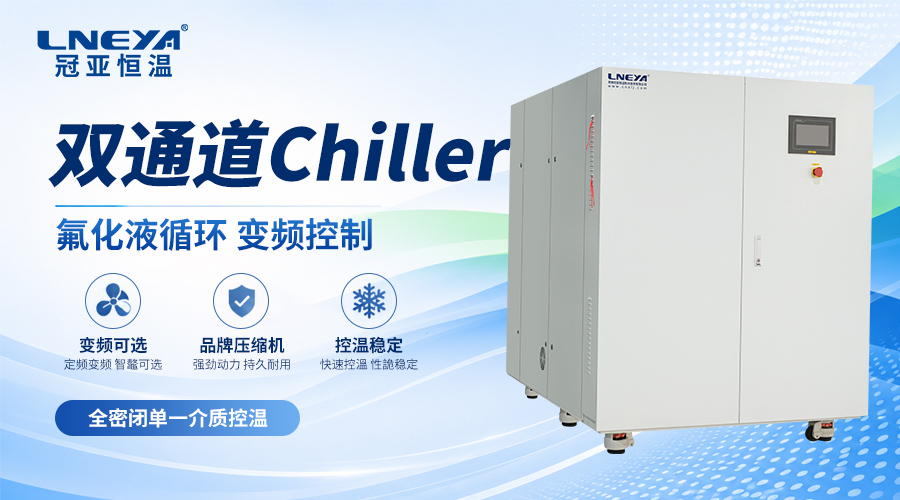

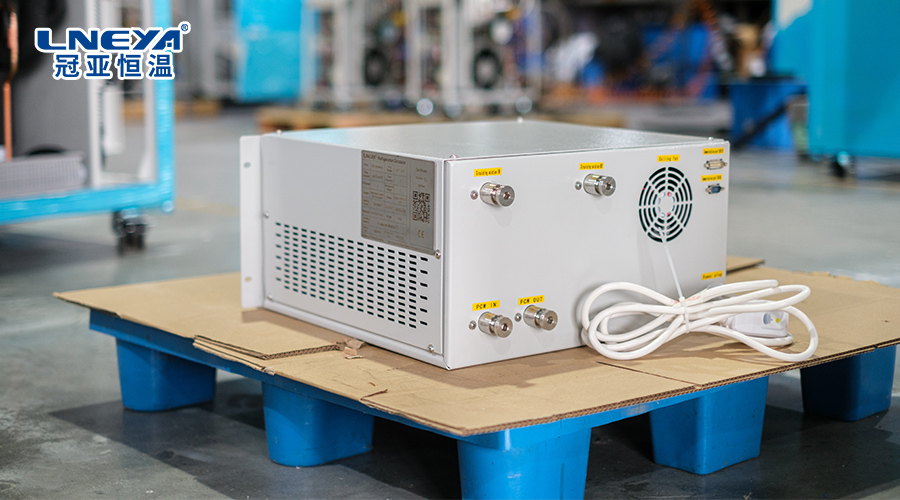

FLTZ半导体控温Chiller可作为后道测试平台的温控单元，为冷板、卡盘或测试夹具提供制冷、加热和恒温控制条件。若测试工位较多，还需要评估多通道控温、分液设计或直冷方案。

二、后道工艺中的典型应用

后道环节	控温对象	选型关注点
量测	测试夹具、测试平台	温度范围、精度、接口
分选	多工位测试模块	通道数量、工位数量、热负载
晶圆针测	卡盘、探针台辅助控温	卡盘尺寸、温度范围、压力
键合	工艺平台、局部控温单元	升温速率、恒温能力
焊线/倒装	平台、夹具、模块	温区、工艺节拍、控制方式
可靠性测试	冷板、样品工装、测试模组	长时间运行、温度一致性

三、后道测试选型的关键参数

后道测试常见特点是测试工位较多、温度切换频繁、热负载变化明显。选型时需要确认测试对象是否为晶圆、封装芯片、模块、冷板或夹具；确认单个工位热负载和总热负载；确认是否需要单通道、双通道或多通道；确认传热介质是否为氟化液、DI水或硅油。

如果客户需要一台设备配套多个冷板，需要特别关注分液问题。单通道分多路或双通道分多路时，每条支路的距离、高度、接口和流阻都会影响流量分配。仅增加泵压力不一定能解决每个工位温度一致性问题，因此需要在方案阶段确认管路布局和工位结构。

四、晶圆针测与卡盘控温

晶圆针测中，卡盘控温是常见需求。沟通时建议先确认三项信息：卡盘尺寸、温度范围、控温精度。卡盘尺寸通常与8寸或12寸晶圆相关，不同尺寸的热负载和换热面积不同。Chiller可提供设备出口温度控制，但卡盘表面温度均匀性还受卡盘设计、内部流道和传感器位置影响，因此需要区分设备出口指标与卡盘端指标。

五、多工位测试配置思路

后道测试正在向更多工位并行方向发展，多冷板、多夹具和多模块测试会增加对通道数量和流量平衡的要求。对于多工位测试，可在单通道分液、多通道独立控温和直冷方案之间进行评估。直冷方案在部分场景中可减少中间介质和分液结构，有助于简化系统配置，但仍需结合测试工装和客户接口确认。

六、常见问题 FAQ

1. FLTZ半导体控温Chiller在后道工艺中主要用于哪里？

主要用于量测、分选、晶圆针测、键合、焊线、倒装和可靠性测试等环节中的冷板、卡盘、工装和测试平台控温。

2. 后道测试为什么要关注通道数量？

通道数量会影响多工位测试的控温方式。如果多个测试位需要独立温控，通常需要评估多通道或分区控温方案。

3. 晶圆针测Chiller选型要提供哪些信息？

建议提供卡盘尺寸、温度范围、控温精度、热负载、传热介质、接口规格、流阻和测试节拍。

4. 多个冷板能否共用一台Chiller？

可以进行方案评估，但需要关注分液、流阻、工位距离、高度差、流量平衡和温度一致性。

5. 后道测试是否都需要低温Chiller？

不一定。部分测试需要低温，部分测试需要常温附近或较高温区，具体需要根据测试条件确认。
