微通道反应器的稳定温控方案——SUNDIW系列连续流控温机组技术解析
一、微通道反应器为什么需要连续流控温机组？
微通道反应器具有 通道尺寸小、比表面积大、传热路径短、换热效率高 等特点，常用于以下工艺场景：
连续流化学反应；低温反应；放热反应；组合化学实验；工艺筛选与条件优化；多批次连续化实验。
由于微通道反应器内部反应空间较小，物料在通道内停留时间较短，反应过程中的温度变化会较快传递到工艺端。因此，外部制冷加热控温系统的 响应能力、控温精度、循环压力和运行稳定性 会直接影响连续流工艺的温度控制效果。

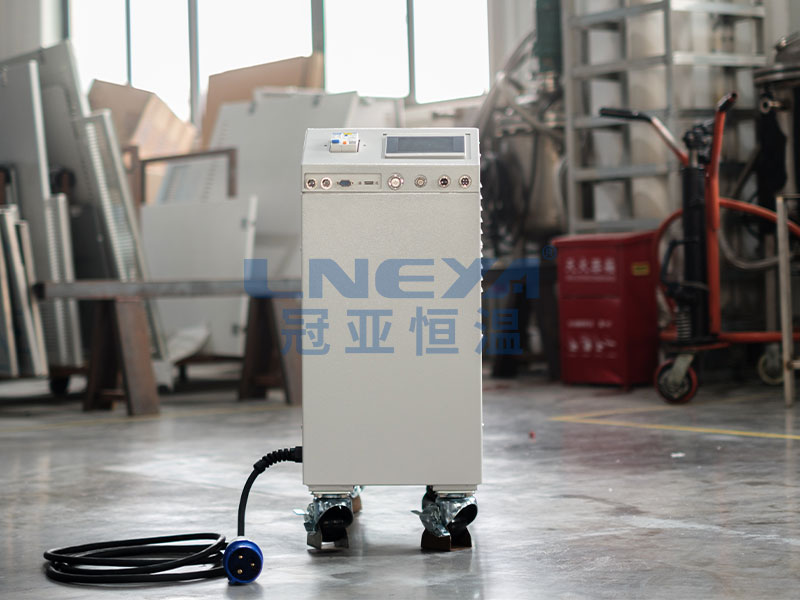

二、无锡冠亚SUNDIW连续流控温机组应用说明
无锡冠亚 SUNDIW连续流控温机组 可与微通道反应器、微通道换热器、连续流反应平台等设备配套使用。
系统通过 导热介质循环 为微通道模块提供制冷、加热和恒温控制，可用于不同温区下的连续流反应研究、低温合成、放热反应控制和工艺验证。
可配套设备包括：
| 配套设备 | 应用说明 |
| 微通道反应器 | 用于连续流反应、低温反应和放热反应控温 |
| 微通道换热器 | 用于物料快速换热、升温、降温和恒温 |
| 连续流反应平台 | 用于连续化工艺开发、工艺筛选和条件优化 |
| 多反应单元实验平台 | 用于组合化学实验和多模块循环控温 |
三、SUNDIW连续流控温机组主要技术参数
| 项目 | 参数说明 |
| 设备名称 | SUNDIW连续流控温机组 |
| 控温方式 | 导热介质循环控温 |
| 功能配置 | 制冷、加热、恒温、升温、降温 |
| 温度范围 | -120℃ ~ 350℃ |
| 传热介质控温精度 | 可达 ±0.5℃ |
| 适用工艺 | 连续流化学、低温反应、放热反应、组合化学实验 |
| 适配设备 | 微通道反应器、微通道换热器、连续流反应平台 |
| 配置方式 | 可根据温区、热负载、换热面积和循环压力需求配置 |
四、微通道反应器控温系统选型要点
在微通道反应中，不能只根据目标温度选择控温设备，还需要结合微通道模块结构、换热面积、流道阻力、接口尺寸、允许压力和导热介质特性进行综合评估。
1. 流道设计
微通道内部通道较细，流道结构会直接影响系统阻力和换热效率。
选型时需要确认：流道数量；流道宽度；流道深度；流道长度；流道分布方式；是否存在多支路并联结构。
如果流道阻力较大，需要匹配合适的循环泵压力和流量，避免因导热介质循环不足影响换热效果。
2. 管径尺寸与接口规格
微通道反应器通常接口尺寸较小，管路连接方式会影响导热介质循环状态。
需要重点确认：进出口管径；接口规格；管路长度；管路保温方式；是否存在转接头或缩径结构；系统允许压力。
若管径过小或管路阻力过大，可能导致循环流量下降，从而影响控温响应速度。
3. 微通道模块材质
不同材质的导热性能不同，会影响换热效率和温度响应速度。
常见微通道模块材质包括：不锈钢；哈氏合金；玻璃；碳化硅；金属复合材料；其他耐腐蚀材料。
材质选择不仅影响换热效率，也会影响耐压、耐腐蚀和适用温区。
4. 换热面积
换热面积是影响升温、降温和恒温能力的重要参数。
如果换热面积偏小，即使控温设备具备足够的制冷量或加热功率，实际传递到工艺端的冷热量也可能受限，导致升降温响应速度下降。
因此，在方案设计阶段，需要结合微通道换热面积、热负载和目标升降温时间进行热力计算。
5. 循环压力、流量与导热介质黏度
微通道控温系统需要关注导热介质在低温、高温和不同流速下的循环状态。
重点参数包括：循环泵压力；循环泵流量；导热介质黏度；导热介质低温流动性；系统压降；
设备允许压力。在低温工况下，导热介质黏度可能升高，系统阻力也会增加。因此，循环泵能力和导热介质选择需要与微通道结构匹配。
五、放热连续流反应如何配置控温系统？
对于存在瞬时放热的连续流反应，控温系统需要具备较好的温度响应能力。
如果制冷量、循环流量或换热面积配置不足，可能会出现温度响应滞后，从而增加以下风险：
副反应增加；局部过热；物料状态变化；反应选择性下降；工艺重复性变差；温度波动影响产品稳定性。
六、升降温速率对连续流工艺有什么影响？
升降温速率是连续流工艺开发和条件筛选中的重要参数。
平稳升降温的作用
较平稳的升降温过程，有助于维持反应条件的一致性，适合长时间稳定运行的连续流工艺。
快速温度响应的作用
较快的温度响应适用于：工艺筛选；条件优化；多批次实验；温度程序控制；反应窗口探索；连续流平台参数验证。
实际选型时，需要结合目标温度范围、目标升降温时间、物料流量、反应热负载和换热面积进行配置。
七、组合化学实验中的多反应单元控温
在组合化学实验中，多个反应单元可能同时运行，对温度一致性和管路分配提出更高要求。
SUNDI连续流控温机组可根据实验平台结构进行配套，支持多反应单元的循环控温需求。
如果多个反应模块共用一套控温系统，需要重点关注以下参数：
| 参数 | 影响 |
| 支路长度 | 影响各支路流量和温度一致性 |
| 流量平衡 | 影响不同反应模块的换热效果 |
| 接口规格 | 影响管路连接和系统阻力 |
| 温度反馈方式 | 影响控温响应和控制精度 |
| 控制点位置 | 影响系统实际控温效果 |
| 管路保温 | 影响低温或高温条件下的热损失 |
对于多模块连续流平台，可根据支路数量、流量分配方式和控温点位置进行系统配置优化。
八、低温微通道反应控温注意事项
在低温微通道应用中，需要考虑设备端温度与目标工艺温度之间的温差。
一般建议：设备低温端比目标温度低约15℃，用于覆盖管路、接口和换热模块之间的温度损耗。
例如：
| 目标工艺温度 | 建议设备低温端配置 |
| -20℃ | 约 -35℃ |
| -40℃ | 约 -55℃ |
| -60℃ | 约 -75℃ |
| -80℃ | 约 -95℃ |
例如，微通道反应目标温度为 -40℃ 时，设备低温端可按约 -55℃ 进行方案评估。
低温微通道控温还需要关注：管路保温；接口冷量损失；导热介质低温黏度；温度传感器反馈位置；微通道模块允许压力。
九、用户咨询SUNDIW连续流控温方案时需要提供哪些参数？
为了更准确地完成连续流控温系统选型，建议用户提供以下信息：
1. 微通道模块参数
| 参数 | 说明 |
| 微通道模块材质 | 影响换热效率、耐腐蚀和耐压能力 |
| 流道设计 | 影响系统阻力和介质循环状态 |
| 管径尺寸 | 影响循环流量和压降 |
| 接口规格 | 影响管路连接方式 |
| 换热面积 | 影响制冷量、加热功率和响应速度 |
| 允许压力 | 用于匹配循环泵压力和系统安全范围 |
2. 工艺运行参数
| 参数 | 说明 |
| 目标温度范围 | 用于确定设备温区 |
| 控温精度 | 用于确定控制系统配置 |
| 升降温时间 | 用于计算制冷量和加热功率 |
| 物料流量 | 影响工艺热负载 |
| 是否放热 | 影响制冷量配置 |
| 是否吸热 | 影响加热功率配置 |
| 工艺节拍 | 影响温度切换和连续运行需求 |
3. 多模块系统参数
如果连续流平台包含多个反应模块，还需要提供：
反应模块数量；支路长度；支路管径；流量分配方式；是否需要分区控温；温度反馈点数量；各模块温度一致性要求。
十、SUNDIW连续流控温机组适用场景
SUNDI连续流控温机组可用于以下微通道和连续流控温场景：
连续流化学控温
用于连续化反应过程中的升温、降温和恒温控制。
低温微通道反应
适用于需要低温条件的合成反应和工艺验证。
放热连续流反应
用于反应热移除和温度稳定控制。
组合化学实验
适用于多个反应单元同时运行的温度控制需求。
工艺筛选与条件优化
适用于不同温度条件下的连续流工艺开发。
微通道换热器控温
用于微通道换热模块的冷热循环控温。
十一、SUNDIW连续流控温机组的应用优势
| 优势 | 说明 |
| 冷热一体化设计 | 一套设备实现制冷、加热和恒温控制 |
| 宽温区覆盖 | 温度范围支持 -70℃ ~ 300℃ |
| 控温精度高 | 传热介质控温精度可达 ±0.3℃ |
| 适配连续流工艺 | 可用于连续流反应、工艺筛选和条件优化 |
| 支持放热反应控温 | 可结合二次过冷、变频调节等配置方式 |
| 支持多反应单元 | 可根据连续流平台结构进行配套 |
| 可定制配置 | 根据热负载、换热面积、循环压力和温控要求选型 |
微通道反应器控温系统选型，需要综合考虑 流道设计、管径尺寸、模块材质、换热面积、循环压力、导热介质黏度、目标温度范围、升降温速率和反应热负载 等因素。
无锡冠亚 SUNDIW连续流控温机组 可与微通道反应器、微通道换热器和连续流反应平台配套使用，通过导热介质循环为微通道模块提供制冷、加热和恒温控制。系统温度范围支持 -70℃ ~ 300℃，传热介质控温精度可达 ±0.3℃，可根据连续流工艺的热负载、换热面积、循环压力和控温要求进行配置。
通过合理匹配制冷量、加热功率、循环压力和导热介质，SUNDIW连续流控温机组可为连续流化学、低温微通道反应、放热反应和组合化学实验提供稳定的温度控制条件。
十二、常见问题FAQ
1. 微通道反应器为什么需要SUNDIW连续流控温机组？
微通道反应器通道尺寸小、传热路径短，反应温度变化会快速影响工艺状态。SUNDI连续流控温机组可通过导热介质循环提供制冷、加热和恒温控制，帮助维持连续流反应过程的温度稳定性。
2. SUNDIW连续流控温机组可以连接哪些设备？
可连接微通道反应器、微通道换热器、连续流反应平台以及多反应单元实验平台。
3. SUNDIW连续流控温机组温度范围是多少？
系统温度范围支持 -70℃ ~ 300℃，适用于低温反应、高温反应和宽温区连续流工艺。
4. 传热介质控温精度可以达到多少？
传热介质控温精度可达 ±0.3℃。实际工艺端控温效果与微通道结构、换热面积、物料流量、热负载和温度反馈位置有关。
5. 微通道控温系统选型主要看哪些参数？
主要需要确认目标温度范围、控温精度、升降温时间、物料流量、反应是否放热或吸热、微通道模块材质、流道设计、管径尺寸、接口规格、换热面积和允许压力。
6. 放热连续流反应为什么要关注温度响应能力？
放热反应如果控温响应不足，可能造成局部过热、副反应增加或物料状态变化。控温系统需要匹配足够的制冷量、循环流量和换热能力。
7. 多个微通道反应模块能否共用一套控温系统？
可以根据平台结构进行配套，但需要评估支路长度、流量平衡、接口规格、循环压力、温度反馈方式和各模块温度一致性要求。
8. 低温微通道反应为什么要预留约15℃温差？
低温工况下，管路、接口和换热模块会产生温度损耗。设备低温端比目标温度低约15℃，有助于提高目标工艺温度达成的可靠性。
