工业低温冷冻机在化工工艺中的应用说明

工业低温冷冻机是一类用于提供低温冷源的工业制冷设备，可应用于化工反应降温、物料冷却、溶剂冷凝回收、结晶控温、低温实验以及外部换热系统配套等场景。

在化工生产和实验过程中，温度变化会影响反应速率、物料状态、相平衡、结晶过程和工艺重复性。部分化工工艺需要在低温条件下运行，部分反应过程会产生热量，也有部分工艺需要在特定温度窗口内完成。因此，工业低温冷冻机选型时，需要结合 目标温度、制冷量、换热方式、物料性质、循环介质、控温精度和现场安装条件 进行综合判断。

一、什么是工业低温冷冻机？

工业低温冷冻机是指可为工艺端提供低温冷源的制冷设备。设备通过制冷系统吸收工艺端热量，并通过冷凝系统将热量排出，从而实现对反应釜、换热器、冷凝器、储罐、管路或实验装置的降温和恒温控制。

与常规冷却设备相比，工业低温冷冻机更适用于对温度范围、温度稳定性和连续运行有要求的工艺场景。在化工行业中，低温冷冻机通常不是单独使用，而是与反应釜夹套、盘管、冷凝器、板式换热器、循环槽或工艺管路组成完整的温控系统。

二、化工工艺为什么需要低温冷冻机？

在化工生产、实验开发和中试放大过程中，温度是影响工艺状态的重要因素。不同反应体系对温度条件的需求不同，有些工艺需要降温启动，有些工艺需要在低温条件下维持反应，也有些工艺需要通过冷源带走反应过程中释放的热量。

工业低温冷冻机在化工工艺中的作用主要体现在以下几个方面：

1. 控制反应温度变化
   通过外部冷源配合换热结构，使反应体系维持在设定温度范围内。
2. 带走工艺热量
   对于存在热量释放的反应过程，低温冷冻机可通过循环介质带走部分热量，降低温度波动对工艺的影响。
3. 支持低温反应条件
   对于需要低温环境的合成、分离或检测工艺，冷冻机可提供相应温区的冷源。
4. 辅助物料状态控制
   部分物料在不同温度下会出现黏度、溶解度、相态或结晶状态变化，温控系统可帮助维持工艺条件的一致性。
5. 配合连续化工艺运行
   在连续流、循环冷却或换热系统中，低温冷冻机可为工艺端提供持续冷源。

三、低温冷冻机在化工行业的常见用途

应用场景	应用说明
化工反应降温	用于控制反应温度变化，适配反应釜、夹套或盘管
物料冷却	用于液体、浆料或中间物料的降温处理
溶剂冷凝回收	用于降低气相溶剂温度，配合冷凝器进行回收
结晶工艺控温	用于结晶过程中的降温、保温和温度程序控制
低温实验平台	用于实验室小试、中试验证和工艺筛选
外部换热器冷源	为板式换热器、管式换热器等提供循环冷源
储罐低温控温	用于部分物料储存或工艺缓冲环节的温度控制
连续流工艺配套	用于连续反应、循环冷却和工艺换热系统

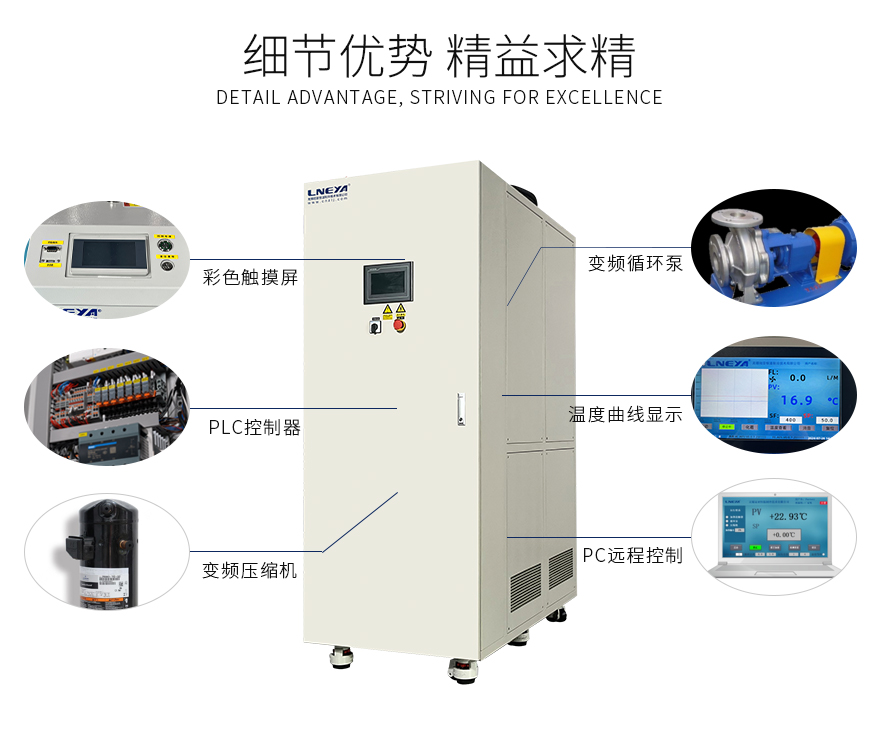

四、工业低温冷冻机的基本组成

工业低温冷冻机通常由制冷系统、循环系统、控制系统和保护系统组成。不同温度范围和不同制冷量的设备，具体配置会存在差异。

系统组成	作用说明
压缩机	为制冷循环提供动力
冷凝器	将系统中的热量排出
蒸发器	与循环介质或工艺端换热，输出冷量
膨胀节流部件	调节制冷剂流量和压力状态
循环泵	推动导热介质在设备与工艺端之间循环
储液或循环槽	用于介质缓冲和循环管理
温度传感器	采集温度信号，辅助控制系统调节
控制系统	实现温度设定、运行控制和报警提示
管路接口	用于连接反应釜、换热器、冷凝器等设备

五、化工低温冷冻机选型需要关注哪些参数？

化工场景下的低温冷冻机选型，不宜只根据目标温度判断，还需要结合热负载、工艺节拍、换热结构和现场条件进行评估。

1. 初始温度与目标温度

需要明确物料或设备的初始温度，以及工艺要求达到的目标温度。例如，从常温降至-20℃，与从10℃降至-60℃，对应的设备配置会不同。

2. 降温时间

降温时间会直接影响制冷量配置。相同物料、相同温差条件下，要求降温时间越短，单位时间内需要移除的热量越大，对制冷量和换热效率的要求也会提高。

3. 物料种类和物料数量

物料的比热、黏度、密度、流动性和状态变化，都会影响热负载计算。对于黏度较高或低温流动性变化明显的物料，需要关注循环和换热条件。

4. 是否存在放热或吸热过程

如果反应过程中存在热量释放，需要评估反应热与制冷量之间的匹配关系。如果工艺过程中存在吸热现象，也需要结合温度维持方式进行判断。

5. 换热器形式

反应釜夹套、盘管、板式换热器、管式换热器、冷凝器等结构的换热效率不同，会影响低温冷冻机的实际使用效果。

6. 导热介质类型

低温工况下，导热介质的黏度、流动性、适用温区和换热性能会影响系统循环状态。介质选择需要与设备温区和工艺条件匹配。

7. 控温精度要求

不同化工工艺对控温精度要求不同。结晶、低温合成、溶剂回收等应用通常需要关注温度波动范围和反馈点位置。

8. 设备安装环境

安装环境温度、通风条件、管路距离、电源条件和现场空间，都会影响设备运行和维护管理。

六、化工低温冷冻机选型参数表

参数类别	需要确认的内容	对选型的影响
温度参数	初始温度、目标温度、控温范围	影响设备温区和制冷系统配置
时间参数	降温时间、保温时间、运行周期	影响制冷量和工艺节拍
物料参数	物料种类、质量、流量、比热、黏度	影响热负载和换热方式
工艺参数	是否放热、是否吸热、是否连续运行	影响制冷量和控制方式
换热参数	换热器类型、换热面积、夹套容积	影响降温速度和温度响应
管路参数	管径、管长、接口规格、是否保温	影响循环阻力和冷量损耗
控制参数	控温精度、传感器位置、程序控温需求	影响控制系统配置
现场参数	电源、环境温度、安装空间	影响设备布置和运行条件

七、LT、LTZ、LG系列如何初步选择？

工业低温冷冻机可根据制冷量需求进行初步系列划分。以下内容可作为前期沟通参考，实际配置仍需结合目标温度点下的有效制冷量进行核算。

制冷量需求	可参考系列	适用方向
2.5kW以内	LT系列	小型实验、局部冷却、小流量换热
50kW以内	LTZ系列	中小型化工工艺、中试装置、反应釜控温
50kW以上	LG系列	大制冷量工艺冷却、生产配套、集中冷源系统

需要注意的是，低温条件下设备制冷量会随运行温度变化而变化。因此，不能只参考常温名义制冷量，还需要根据目标温度、热负载、换热效率和现场条件进行工况核算。

八、不同化工应用场景的配置思路

1. 化工反应降温

用于反应釜降温时，需要确认反应釜容积、夹套容积、物料数量、是否放热、目标温度和降温时间。若反应热较明显，需要重点关注制冷量和换热面积。

2. 溶剂冷凝回收

用于溶剂冷凝时，需要确认气相流量、冷凝温度、冷凝器结构、溶剂特性和连续运行时间。冷源温度需要结合冷凝效率和回收要求进行判断。

3. 结晶过程控温

结晶过程对温度变化过程较为敏感，需要关注降温曲线、控温精度、搅拌状态、传感器位置和批次重复性。

4. 低温实验平台

实验平台通常关注温度范围、操作灵活性、数据记录、接口适配和温度调节速度。若实验条件变化较多，可考虑更灵活的控制配置。

5. 外部换热器配套

外部换热器冷源选型时，需要确认换热器面积、介质流量、进出口温度、管路阻力和循环泵压力。

九、低温冷冻机用于化工工艺的注意事项

1. 目标温度不等于设备出口温度
   管路、换热器和工艺端之间会存在温差，设备出口温度通常需要结合温度损耗进行评估。
2. 制冷量需要按工况核算
   同一台设备在不同温度点下的制冷能力会不同，低温区间需要查看对应温度点参数。
3. 导热介质需要匹配温区
   介质在低温下黏度升高，可能增加循环阻力，因此需要结合泵压和管路条件选择。
4. 管路保温会影响低温效果
   低温工况下，管路和接口处的热量损耗会影响目标温度达成。
5. 换热面积影响响应速度
   换热面积不足时，即使冷冻机有相应制冷量，工艺端降温速度也可能受到限制。

十、客户咨询化工低温冷冻机时建议提供哪些信息？

为了便于设备方案配置，建议提供以下信息：

信息类别	具体内容
工艺用途	反应降温、冷凝回收、结晶控温、物料冷却等
温度条件	初始温度、目标温度、控温范围、允许波动
时间要求	降温时间、保温时间、每天运行时间
物料信息	物料名称、质量、流量、比热、黏度等
反应情况	是否放热、是否吸热、是否连续运行
换热结构	夹套、盘管、板式换热器、冷凝器等
管路条件	管径、管长、接口、是否保温
控制要求	控温精度、程序控温、通讯接口、数据记录
现场条件	环境温度、电源、安装空间、散热条件

工业低温冷冻机在化工工艺中可用于反应降温、物料冷却、溶剂冷凝回收、结晶控温、低温实验和外部换热器配套等场景。设备选型时，需要结合目标温度、制冷量、降温时间、物料性质、换热结构、导热介质、管路条件和控温精度进行综合判断。

十一、常见问题 FAQ

1. 化工低温冷冻机选型为什么要提供降温时间？

降温时间会影响设备制冷量配置。相同物料从相同初始温度降到同一目标温度，如果要求时间较短，单位时间内需要移除的热量就会增加，对制冷量、换热面积和循环流量的要求也会提高。

2. 低温冷冻机能否用于放热反应？

可以用于放热反应冷却，但需要确认反应热、换热面积、循环流量、目标控温范围和温度响应要求。对于热量释放变化较大的工艺，需要结合实际工况进行配置。

3. 化工低温冷冻机为什么不能只看目标温度？

目标温度只是选型参数之一。制冷量、物料数量、降温时间、导热介质、管路长度、换热器结构和运行环境都会影响设备配置，因此需要综合评估。

4. LT、LTZ、LG系列应该如何选择？

可根据制冷量需求进行初步判断：2.5kW以内可参考LT系列，50kW以内可参考LTZ系列，50kW以上可参考LG系列。实际型号需要结合目标温度下的有效制冷量确认。

5. 低温冷冻机用于结晶工艺时需要关注什么？

结晶工艺需要关注降温曲线、控温精度、搅拌状态、物料浓度、换热面积和温度传感器位置。温度波动可能影响晶体形成过程，因此建议结合工艺条件进行方案设计。

6. 导热介质对低温冷冻机使用有什么影响？

导热介质的适用温区、低温黏度、流动性和换热性能会影响循环状态。低温条件下，如果介质黏度升高明显，可能增加系统阻力，需要匹配合适的循环泵和管路结构。

7. 化工冷冻机需要关注管路保温吗？

需要。低温工况下，管路、阀门和接口位置会产生一定热量损耗。合理的管路保温有助于降低温度损耗，提高工艺端温度控制的稳定性。
