制冷加热控温控流量系统

新能源电池、燃料电池、电机、电控专用

制冷加热控温控流量系统-低温系列

product & project

产品广泛应用于新能源汽车领域，适用于新一代能量型电池包，能够有效测试电池包的超强环境适应性，提升整车的安全性和可靠性，保障车辆在多种复杂环境下的良好运行。产品广泛适用于电机、电池包、的极限性能测试、快速升降温热冲击试验，以及全面的环境适应性评价测试。

制冷加热控温控流量系统支持一拖多，即一台制冷加热控温控流量主机可以控制2-6台不同测试台或需求控温控流量装置。支持两种一拖多模式，一种是温度/流量/压力均可独立控制（T系列），另外一种是温度多组一致，流量/压力独立控制（S系列）。

25000㎡

生产车间

超3亿

年产值

16000+

服务客服提供控温解决方案

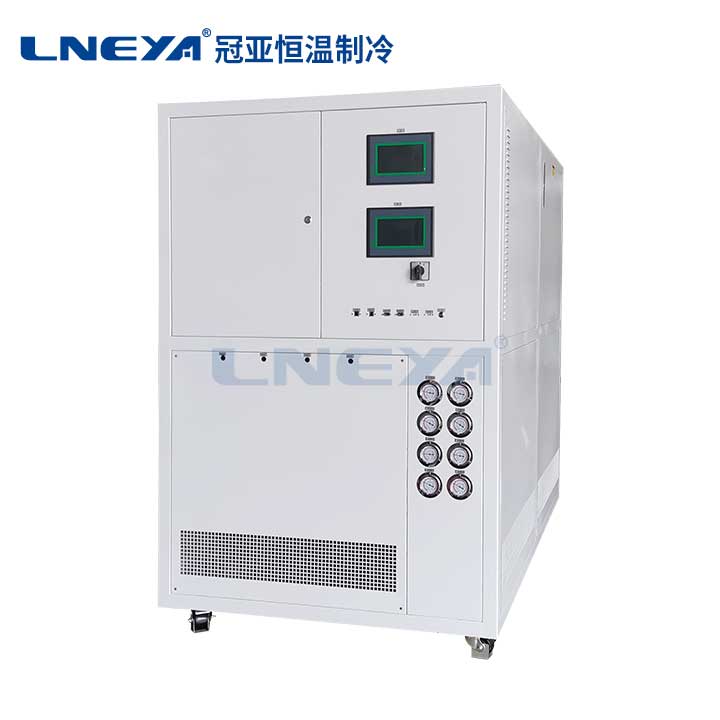

制冷加热控温控流量系统

KRY系列制冷加热控温控流量系统（支持非标定制）

防冻液的温度范围为-40°C～100°C
非常陡峭的温度梯度
出口温度限制
可视化、数据存储和报告分析
温度控制设备可与其他测试平台灵活连接
配备强大的循环泵，同时确保输送高粘度液体。采用比例控制阀控制流量输出，总范围精度控制5%~100%调节。

观看视频了解更多

KRY -20~+100℃

型号		KRY-255 KRY-255W	KRY-275 KRY-275W	KRY-2A10 KRY-2A10W	KRY-2A15 KRY-2A15W	KRY-2A25 KRY-2A25W	KRY-2A38W
温度范围		-20℃～+100℃
控温精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100	Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k	0.01k	0.01k	0.01k
流量输出		1～15 L/min	1～25 L/min	1～30 L/min	1～40 L/min	1～40 L/min	1～40 L/min
流量控制精度		±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min
压力显示		采用压力传感器，触摸屏上显示压力,可进行压力控制调节0.2bar～2.5bar
加热功率		5.5kW	7.5kW	10kW	15kW	25kW	38kW
制冷量	100℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW
	20℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW
	0℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW
	-15℃	2.8kW	3.8kW	4.6kW	7kW	12kW	16kW
压缩机		谷轮、松洋等涡旋压缩机
节流方式		电子膨胀阀
干燥过滤器		丹佛斯
蒸发器		板式换热器
输入、显示		7寸彩色触摸屏\PLC控制器
程序编辑		可编制5条程序，每条程序可编制40段步骤
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/ R507
接口尺寸		G3/4	G3/4	G3/4	G3/4	G3/4	G3/4
水冷型at25度		1900L/H ZG3/4	2500L/H ZG3/4	3000L/H ZG1	4000L/H ZG1	6000L/H DN32	9000L/H DN40
水冷冷凝器		特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器
风冷型冷凝器		微通道换热器/铜管铝翅片换热器（上出风形式）
电380V50HZ		11kW	14kW	19kW	23kW	31kW	45kW
外形尺寸cm		55100175	55100175	70100175	80120185	100150185	100150185
重量（水冷）		230kg	250kg	300kg	320kg	570kg	830kg
选配		220V 60HZ三相 400V 50HZ三相 440V 60HZ三相
选配		温度扩展到-40℃～+135℃
选配		更高精度控制：温度精度（±0.1℃）、流量精度（±0.1L/min）、压力精度更低流量下限：（0.2L/min）需定制
选配		自动加注防冻液系统
选配		自动液体回收系统
外壳材质		冷轧板喷塑（标准颜色7035）

KRY -40~+100℃

型号		KRY-455 KRY-455W	KRY-475 KRY-475W	KRY-4A10 KRY-4A10W	KRY-4A15 KRY-4A15W	KRY-4A25 KRY-4A25W	KRY-4A38W	KRY-4A60W
温度范围		-40℃～+100℃	-40℃～+100℃	-40℃～+100℃	-40℃～+100℃	-40℃～+100℃	-40℃～+100℃	-40℃～+100℃
控温精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100	Pt100	Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k	0.01k	0.01k	0.01k	0.01k
流量输出		1～25 L/min	1～25 L/min	1～25 L/min	1～40 L/min	1～40 L/min	1～40 L/min	1～40 L/min
流量控制精度		±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min
关于流量说明		当温度控制低于-30度时，流量控制为最大值的80%以内
压力显示		采用压力传感器，触摸屏上显示压力,可进行压力控制调节0.2bar～2.5bar
加热功率		5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW
制冷量	100℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW
	20℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW
	0℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW
	-20℃	2.8kW	4.5kW	6kW	10kW	16kW	25kW	35kW
	-35℃	1.2kW	1.8kW	2.5kW	4kW	6.5kW	10kW	15kW
压缩机		谷轮、松洋等涡旋压缩机
节流方式		电子膨胀阀
干燥过滤器		丹佛斯
蒸发器		板式换热器
输入、显示		7寸彩色触摸屏\PLC控制器
程序编辑		可编制5条程序，每条程序可编制40段步骤
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/ R507
接口尺寸		ZG3/4	ZG3/4	ZG3/4	ZG3/4	ZG3/4	ZG3/4	ZG3/4
水冷型at25度		1900L/H ZG3/4	2500L/H ZG3/4	3000L/H ZG1	4000L/H ZG1	6000L/H DN32	9000L/H DN40	15000L/H DN50
水冷冷凝器		特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器
风冷型冷凝器		微通道换热器/铜管铝翅片换热器（上出风形式）
电380V50HZ		10kW	14kW	17kW	25kW	38kW	58kW	84kW
外形尺寸cm		55100175	55100175	70100175	80120185	100150185	100150185	200145205
重量		250kg	280kg	320kg	360kg	620kg	890kg	1300KG
选配		220V 60HZ三相 400V 50HZ三相 440V 60HZ三相
选配		温度扩展到-40℃～+135℃
选配		更高精度控制：温度精度（±0.1℃）、流量精度（±0.1L/min）、压力精度更低流量下限：（0.2L/min）需定制
选配		自动加注防冻液系统
选配		自动液体回收系统
外壳材质		冷轧板喷塑（标准颜色7035）

KRY -40~+100℃/2T

型号		KRY-475/2T KRY-475W/2T	KRY-4A15W/2T	KRY-4A25W/2T	KRY-4A38W/2T	KRY-4A60W/2T
温度范围		-40℃～+100℃
控温精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k	0.01k	0.01k
每组流量控制		1～25 L/min	1～40 L/min	1～40 L/min	1～40 L/min	1～40 L/min
每组流量控制精度		±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min	±0.2 L/min
流体输出组数		2组	2组	2组	2组	2组
每组压力控制		0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar
关于流量压力说明		设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制）
加热功率		7.5kW*2	10kW*2	15kW*2	25kW*2	38kW*2
制冷量	100℃	7.5kW*2	15kW*2	25kW*2	38kW*2	60kW*2
	20℃	7.5kW*2	15kW*2	25kW*2	38kW*2	60kW*2
	0℃	7.5kW*2	15kW*2	25kW*2	38kW*2	60kW*2
	-20℃	4.5kW*2	8.5kW*2	14kW*2	22kW*2	35kW*2
	-35℃	1.8kW*2	4kW*2	6.5kW*2	10kW*2	15kW*2
压缩机		谷轮、松洋等涡旋压缩机
节流方式		电子膨胀阀
油分离器		艾默生/冠亚
干燥过滤器		丹佛斯
蒸发器		板式换热器
循环泵		磁力驱动泵
流量、压力		电磁流量计，压力值4～20mA
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/R507C/R125/N40 四种制冷剂均可使用
外输出接口尺寸		有2组进出液口，G3/4
水冷型at 20度		4000L/H ZG1	8000L/H DN32	12000L/H DN40	20000L/H DN50	30000L/H DN65
水冷冷凝器		特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器
电380V50HZ		28kW	45kW	70kW	108kW	158kW
水冷尺寸cm		80100185	100150185	200145205	200145205	250145225
重量		660KG	850kg	1350kg	1800kg	2600kg
选配		220V 60HZ三相 460V 60HZ三相
选配		温度扩展到-40℃～+135℃
选配		外循环管路确保管径DN15或DN20，不要人为节流管路，会增加循环泵负载。管道需要做好保温，可以采用耐高温橡塑保温管。
外壳材质		冷轧板喷塑（标准颜色7035）

KRY -40~+100℃/6S

型号		KRY-4A25W/6S	KRY-4A38W/6S	KRY-4A60W/6S
温度范围		-40℃～+100℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k
每组流量控制		1～25 L/min	1～25 L/min	1～40 L/min
每组流量控制精度		±0.2 L/min	±0.2 L/min	±0.2 L/min
流体输出组数		6组	6组	6组
每组压力控制		0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar
关于流量说明		当温度控制低于-30度时，流量控制为最大值的80%以内
关于流量压力说明		设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制）
加热功率		15kW	25kW	38kW
制冷量	100℃	25kW	38kW	60kW
	20℃	25kW	38kW	60kW
	0℃	25kW	38kW	60kW
	-20℃	14kW	22kW	35kW
	-35℃	5kW	8kW	13kW
压缩机		谷轮、松洋等涡旋压缩机
节流方式		电子膨胀阀
油分离器		艾默生/冠亚
干燥过滤器		丹佛斯
蒸发器		板式换热器
循环泵		磁力驱动泵
流量、压力		电磁流量计，压力值4～20mA
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有水蒸气、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/R507C/R125/N40 四种制冷剂均可使用
外输出接口尺寸		有六组进出液口，ZG3/4
水冷型at 20度		8000L/H DN40	12000L/H DN50	18000L/H DN65
水冷冷凝器		沈氏套管式换热器
电源380V50HZ		38kW	55kW	82kW
水冷尺寸cm		200145205	200145205	200145205
重量		900kg	1200kg	1950kg
选配		220V 60HZ三相 400V 50HZ三相 440V 60HZ三相
选配		温度扩展到-40℃～+135℃
选配		外循环管路确保管径DN15或DN20，不要人为节流管路，会增加循环泵负载。管道需要做好保温，可以采用耐高温橡塑保温管。

KRY -20~+100℃/6S

型号		KRY-2A25W/6S	KRY-2A38W/6S	KRY-2A60W/6S
温度范围		-20℃～+100℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k
每组流量控制		1～25 L/min	1～25 L/min	1～40 L/min
每组流量控制精度		±0.2 L/min	±0.2 L/min	±0.2 L/min
流体输出组数		6组	6组	6组
每组压力控制		0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar
关于流量压力说明		设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制）
加热功率		15kW	25kW	38kW
制冷量	100℃	25kW	38kW	60kW
	20℃	25kW	38kW	60kW
	0℃	25kW	38kW	60kW
	-15℃	10kW	15kW	24kW
压缩机		谷轮、松洋等涡旋压缩机
节流方式		电子膨胀阀
油分离器		艾默生
干燥过滤器		丹佛斯
蒸发器		板式换热器
循环泵		磁力驱动泵
流量、压力		电磁流量计，压力值4～20mA
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/R507
外输出接口尺寸		有六组进出液口，G3/4
水冷型at 20度		8000L/H DN40	12000L/H DN50	20000L/H DN65
水冷冷凝器		沈氏套管式换热器
风冷型冷凝器		可选配风冷设备，上出风形式，设备尺寸也会适量加大
电380V50HZ		36kW	51kW	75kW
水冷尺寸cm		200145205	200145205	200145205
重量		900kg	1100kg	1750kg
选配		220V 60HZ三相 400V 50HZ三相 440V 60HZ三相
选配		更多流体输出组数
选配		外循环管路确保管径DN15或DN20，不要人为节流管路，会增加循环泵负载。管道需要做好保温，可以采用耐高温橡塑保温管。
选配		当温度低于常温条件下，制冷系统采用制冷PID调节制冷量，不采用加热对抗方式，达到节能目的
外壳材质		冷轧板喷塑（标准颜色7035）

产品优势：

测试对象连接到测试适配器。通过乙二醇水溶液进行部件冷却和加热测试。测试单元需要通过特定的温度变化曲线并记录温度变化。温度范围通常为-40℃至100℃（可膨胀至150℃）。进行公差测试时，通常在无限循环中进行。

具备非常宽的温度范围，无需更换导热介质；
全密闭系统，延长导热液体使用寿命；
不仅可以控制油温，还可以控制流量、压力；
多功能报警系统和安全功能，操作安全方便；
拥有高效的生产稳定性和可重复性结果，轻松应对各种场景需求。

-40~+100℃控温范围

±0.3℃控温精度
